Ayar Vidaları ve Saplama Vidaları: Profesyonel Endüstri Bilgi Kılavuzu

Grub Vidaları Neden Soyuluyor - ve Nasıl Önlenir?

Lokma ayar vidalarıyla ilgili en yaygın saha arızalarından biri altıgen soketin çıkarılmasıdır; burada Allen anahtarı artık ısırmaz ve vidayı sürmek veya çıkarmak imkansız hale gelir. Bu nadiren vidanın arızalı olması nedeniyle meydana gelir; neredeyse her zaman önlenebilir üç nedenden kaynaklanır: yanlış anahtar boyutunun kullanılması, aşınmış veya küçük boyutlu bir altıgen anahtara tork uygulanması veya vidanın, ilk dönüşte yuva köşelerini yuvarlayan yanlış hizalanmış aletlerle takılması. Bir iç altıgen başsız vida hassas bir şekilde şekillendirilmiştir ve 0,1 mm'lik bir anahtar-soket uyumsuzluğu bile köşe başına temas gerilimini önemli ölçüde artırarak aşınmayı hızlandırır.

Vidanın malzeme kalitesi de doğrudan rol oynar. 45H sınıfı paslanmaz ayar vidaları, 40Cr veya SCM435 çeliğinden işlenmiş Sınıf 14.9 alaşımlı çelik versiyonlarına göre daha yumuşak bir sokete sahiptir. Yüksek torklu uygulamalar korozyon direnci için paslanmaz çelik talep ettiğinde, standart altıgen yerine TORX veya spline tahrikli soket ayar vidasına geçmek en pratik yükseltmedir; spline sürücüler torku daha fazla temas noktasına dağıtır ve eşdeğer vida boyutlarındaki altıgen soketlere kıyasla sıyrılma riskini %30'dan fazla azaltır. Suzhou Anzhikou'da spline, üç loblu ve çift altıgen soketler dahil olmak üzere standart dışı sürücü konfigürasyonları, M2 çapına kadar özel saplamalı vidalarda mevcuttur.

Uygulamanız için Doğru Grub Vida Noktası Stilini Seçme

Ayar vidasının nokta geometrisi kozmetik değildir; yükün nasıl aktarılacağını, eşleşen milin kalıcı olarak işaretlenip işaretlenmeyeceğini ve vidanın titreşim altında gevşeyip gevşemeyeceğini belirler. Yanlış nokta tipinin seçilmesi, hassas montajlarda erken gevşemenin, şaft hasarının ve konumsal kaymanın sık görülen bir nedenidir. En yaygın kullanılan beş nokta stilinin her biri farklı bir mekanik amaca hizmet eder:

Pratikte kupa puanı %70'ten fazlasına karşılık gelir. ayar vidası Şaftta önceden delinmiş bir girinti gerektirmeden güçlü bir kavrama sağladığından dünya çapında kullanılır. Ancak optik aletler, hassas aktüatörler veya şaftın çıkarılması ve yeniden konumlandırılmasının beklendiği herhangi bir montaj için düz nokta doğru seçimdir; kenetleme yükünü daha geniş bir alana dağıtır ve kalıcı bir iz bırakmaz. Köpek uçlu başsız vidalar, uzatılmış silindirik burnun dönme boşluğunu tamamen ortadan kaldırmak için şaftta çapraz delinmiş bir deliğe geçtiği indeksleme mastarları ve kadran mekanizmalarında özellikle kullanışlıdır.

Tork Özellikleri ve Başsız Vidaların Aşırı Sıkılmasının Gizli Riski

Çoğu mühendis, ayar vidalarına içgüdüsel olarak sıkma torku uygular; bu, yerine tam oturana kadar sıkı bir dönüş anlamına gelir. Bu yaklaşım sorunludur çünkü başsız vidalar, içten geçen cıvatalardan farklı olarak dokunsal geri bildirim yoluyla kelepçe yükünü bildirecek cıvata başı flanşına sahip değildir. Küçük çaplı bir ayar vidasının aşırı sıkılması son derece kolaydır ve iki yıkıcı sonucu vardır: vidalı delikte (özellikle alüminyum muhafazalarda) dişin soyulması ve gelecekte sökülmesini önleyen dahili altıgen soket deformasyonu.

Alaşımlı çelikten (Sınıf 14.9) standart lokma ayar vidaları için önerilen oturma torkları aşağıdaki gibidir ve hedeflerden ziyade üst sınırlar olarak ele alınmalıdır:

• M2 (altıgen anahtar 0,9 mm): 0,1 – 0,15 N·m
• M2.5 (altıgen anahtar 1,3 mm): 0,2 – 0,3 N·m
• M3 (altıgen anahtar 1,5 mm): 0,4 – 0,6 N·m
• M4 (altıgen anahtar 2,0 mm): 1,0 – 1,5 N·m
• M5 (altıgen anahtar 2,5 mm): 2,0 – 3,0 N·m
• M6 (altıgen anahtar 3,0 mm): 4,0 – 5,5 N·m
• M8 (altıgen anahtar 4,0 mm): 9,0 – 12,0 N·m

Ana malzeme alüminyum alaşımı (örn. 6061-T6) olduğunda, diş çekilmesini önlemek için yukarıdaki tork değerlerini yaklaşık %40 azaltın. Titreşime yatkın ortamlardaki (motorlar, dişli kutuları, pompalar) uygulamalar için, kurulumdan önce dişlere az miktarda orta mukavemetli diş kilitleme bileşiği (Loctite 243'e eşdeğer) uygulamak, yalnızca torka güvenmekten daha güvenilirdir. Bu, döngüsel yükler altında kendiliğinden gevşemeye direnen ayrılma torkunu korurken aşırı sıkma kuvveti ihtiyacını ortadan kaldırır.

Paslanmazın Ötesinde Malzeme Seçimi: Alaşımlı Çelik, Pirinç veya Titanyum Başsız Vidalar Ne Zaman Kullanılmalıdır?

Korozyona dayanıklı ayar vidaları için varsayılan varsayım paslanmaz çeliktir; genellikle A2 (304) veya A4 (316). Bu, çoğu ortam için uygun olsa da her zaman en uygun seçim değildir ve yanlış malzemenin seçilmesi, ancak kurulumdan sonra ortaya çıkabilecek sorunlara yol açar. Hassas ve özel uygulamalar için mevcut malzemeler arasındaki dengeyi anlamak çok önemlidir.

Alaşımlı Çelik (12.9 / 14.9 Sınıfı)

Siyah oksit veya çinko fosfat kaplı alaşımlı çelik ayar vidaları, tüm standart seçenekler arasında en yüksek sertliği ve dahili soket gücünü sunar. Isıl işlem görmüş çekirdek (tipik olarak SCM435 veya 40Cr çelik), yüksek tork altında soket deformasyonuna direnir, bu da bunları sertleştirilmiş şaftlarda yüksek sıkma kuvveti uygulamaları için doğru seçim haline getirir. Ek yüzey koruması olmayan nemli veya kimyasal açıdan agresif ortamlar için uygun değildirler.

Pirinç Ayar Vidaları

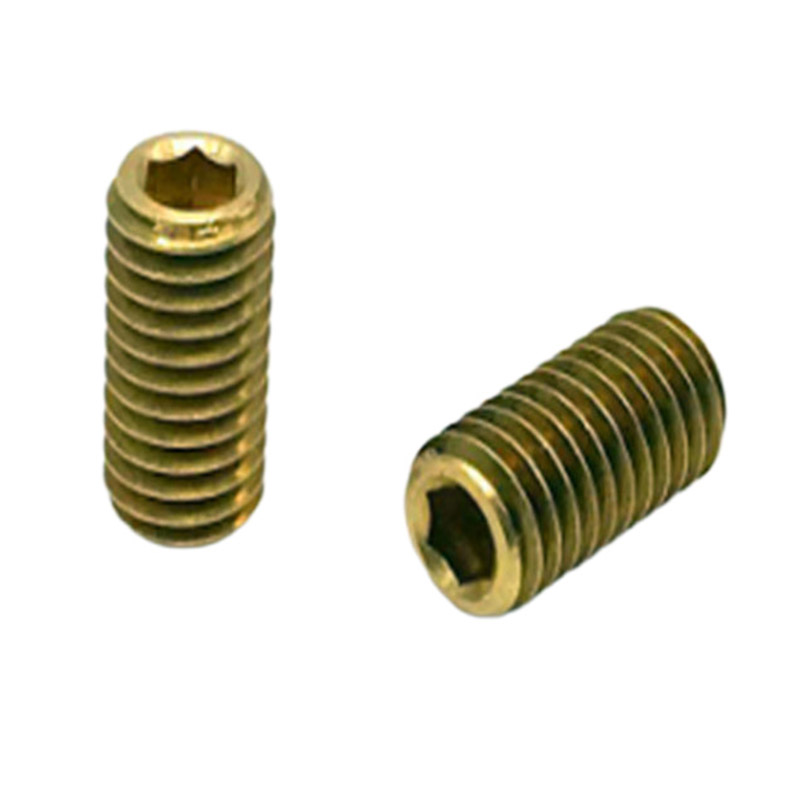

Pirinç başsız vidalar manyetik değildir, kıvılcım çıkarmaz ve elektriksel olarak iletkendir; bu özellikler onları elektronikte, patlayıcı ortamlarda ve demirli donanımın parazite neden olabileceği hassas aletlerde vazgeçilmez kılar. Daha yumuşak pirinç nokta aynı zamanda cilalı paslanmaz veya krom millerde çizilmeyi de önler. Daha düşük sertlikleri, pirinç ayar vidalarının asla yüksek torklu kenetleme görevlerinde kullanılmaması gerektiği anlamına gelir; ancak tıbbi veya laboratuvar ekipmanındaki ayar vidaları, topraklama kontakları ve sensör konumlandırması için pirinç genellikle tek uygun seçimdir.

Titanyum Ayar Vidaları

Titanyum sınıf 5 (Ti-6Al-4V) başsız vidalar, ağırlığın azaltılmasının kritik olduğu ve vücut sıvılarında veya agresif atmosferlerde korozyon direncinin gerekli olduğu havacılık, üst düzey bisiklet ve tıbbi cihaz uygulamalarında belirtilmektedir. Eşdeğer paslanmaz çeliğin ağırlığının kabaca %56'sı kadar olan titanyum ayar vidaları, düzinelerce bağlantı elemanının kullanıldığı montajlarda önemli miktarda kütle tasarrufu sağlar. Titanyumun kayma teması altında soğuk kaynak yapma eğilimi olan aşınma, kurulumdan önce dişlere tutukluk önleyici bileşik uygulanarak yönetilmelidir.

Diş Bağlantı Uzunluğu: Ayar Vidası Tasarımında En Çok Gözden Kaçan Parametre

Diş bağlantısının açıkta kalan dişlerin sayılmasıyla görsel olarak doğrulanabildiği standart bir cıvatanın aksine, bir ayar vidası kör dişli bir deliğe tamamen girintili olarak oturur; bu da kurulumdan sonra bağlantı derinliğinin gözle kontrol edilmesini imkansız hale getirir. Yetersiz diş kavraması, eksenel yük altında ayar vidası çekme arızalarının önde gelen nedenlerinden biridir ve neredeyse her zaman bir üretim hatasından ziyade bir tasarım hatasıdır.

Vidanın tam çekme mukavemetini geliştirmek için gereken minimum diş kavrama uzunluğu, vidanın ve vida dişi açılmış malzemenin göreceli sertliğine bağlıdır. Standart lokma ayar vidaları için aşağıdaki yönergeler geçerlidir:

• Çelik gövdedeki alaşımlı çelik vida: Minimum bağlantı = 1,0× vida nominal çapı (örn. M6'nın en az 6 mm diş bağlantısına ihtiyacı vardır).
• Alüminyum gövdede alaşımlı çelik vida: Minimum kavrama = 1,5–2,0× alüminyum dişlerin daha düşük gerilme mukavemetini telafi etmek için vida nominal çapı.
• Plastik gövdede paslanmaz çelik vida: Minimum kavrama = 3,0× vidanın nominal çapı; helisel kesici uçlar (örn. Helicoil) şiddetle tavsiye edilir.
• Titreşim ortamlarında: İlerleyen gevşemeye karşı güvenlik marjı olarak yukarıdaki minimum değerlere %25-50 ekleyin.

Muhafaza duvar kalınlığı yeterli kavrama derinliğine izin vermediğinde çözüm, ya vida çapını artırmak ya da daha uzun bir başsız vidaya geçerek içten dişli bir çıkıntı tasarımı kullanmaktır. Katalog stoklarında bulunmayan standart dışı uzunluklar da dahil olmak üzere özel uzunlukta lokma ayar vidaları, kompakt muhafazalarla çalışan hassas mekanizma tasarımcıları için ortak bir gereklilik olan tam spesifikasyonlara göre üretilebilir.

Döner Montajlardaki Başsız Vidalara Özel Gevşemeyi Önleyici Çözümler

Makaraları, dişlileri, kamları ve bilezikleri dönen millere sabitlemek için kullanılan standart ayar vidaları, herhangi bir makinedeki titreşime en çok maruz kalan bağlantı elemanları arasındadır. Cıvata başlığının altındaki sürtünmeden yararlanan flanşlı bağlantı elemanlarının aksine, başsız vidalar gevşemeye karşı direnç sağlamak için tamamen diş sürtünmesine ve noktadan şafta kavramaya dayanır. Sürekli dönen düzeneklerde, özellikle yön değiştirmelerin, başlatma-durdurma döngülerinin veya dengesiz yüklerin olduğu düzeneklerde, ek önlemler alınmadan bu genellikle yetersizdir.

Dönen uygulamalardaki ayar vidaları için en basitten en sağlama doğru sıralanan en etkili gevşemeyi önleme stratejileri şunlardır:

• Çift ayarlı vidalı istifleme: Aynı boyuttaki iki ayar vidasını aynı dişli deliğe, iç vida uygun torka ayarlanmış ve dış vida buna karşı sıkıca sıkılmış şekilde takın. İki vida arasındaki sıkıştırıcı ön yük, herhangi bir ek bileşen gerekmeden kendiliğinden gevşemeye karşı direnci önemli ölçüde artırır.
• Ofset çift ayar vidaları: Göbeğin çevresi etrafında 90° veya 120° kaydırılmış iki dişli delik kullanın. Bu, kenetleme yükünü mil etrafında daha eşit bir şekilde dağıtır ve milin eksantrik yükler altında eksenel olarak eğilmesini veya kaymasını önler.
• Naylon yama ayar vidaları: Bunlar, kurulum sırasında eşleşen dişe dönüşen diş yanlarında önceden uygulanmış bir naylon yamaya sahiptir ve yalnızca sürtünmeye bağlı olmayan mekanik bir kilit oluşturur. Sıvı iplik kilitleyicilerin yasak olduğu uygulamalar için etkilidir.
• Önceden delinmiş şaft girintileri: Kalıcı kurulumlar için, ayar vidası temas noktasında mile açılan (koni noktalı ayar vidasıyla eşleşen) küçük bir konik girinti, şiddetli titreşim altında bile hem dönme hem de eksenel harekete direnç gösteren pozitif bir mekanik kilit oluşturur.

Naylon yama ve tamamen naylon uçlu ayar vidaları, özel üretim aletleri gerektiren özel öğelerdir. Suzhou Anzhikou'nun üretim yetenekleri arasında, müşterinin belirlediği diş boyutlarına, uzunluklarına ve nokta geometrilerine göre üretilen, tek kullanımlık veya çok kullanımlı kurulum döngüleri için optimize edilmiş yama kapsamına sahip naylon uçlu ayar vidaları yer alır.
