Açısal Yükleme Altında Çalışma Yükü Limitinin Azalması — Halkalı Cıvata Spesifikasyonunun En Yanlış Anlaşılan Yönü

Her delikli cıvata kataloğunda bir Çalışma Yükü Sınırı (WLL) listelenir; ancak bu değer yalnızca hat içi eksenel yükleme için geçerlidir; bu, gözün yük yönüne dik olarak yönlendirildiği şekilde yükün doğrudan sap ekseni boyunca etki ettiği anlamına gelir. Uygulamada, donanım ve kaldırma konfigürasyonları nadiren mükemmel eksenel hizalamaya ulaşır ve yük açısı dikeyden saptıkça WLL hızla bozulur. Bu değer kaybı bir güvenlik marjı tamponu değildir; eksen dışı yükleme altında bağlantı elemanının tamamında en yüksek gerilimin olduğu konum olan sap-göz geçiş bölgesinde ortaya çıkan bükülme geriliminin neden olduğu yapısal bir zorunluluktur.

ASME B30.26 ve eşdeğer Avrupa standartları (EN 1677-1), yük yönü ile delikli cıvata sap ekseni arasındaki açıya dayalı olarak nominal WLL'ye uygulanması gereken değer kaybı faktörlerini yayınlar. Değer kaybı doğrusal değildir ve çoğu kullanıcının beklediğinden daha diktir:

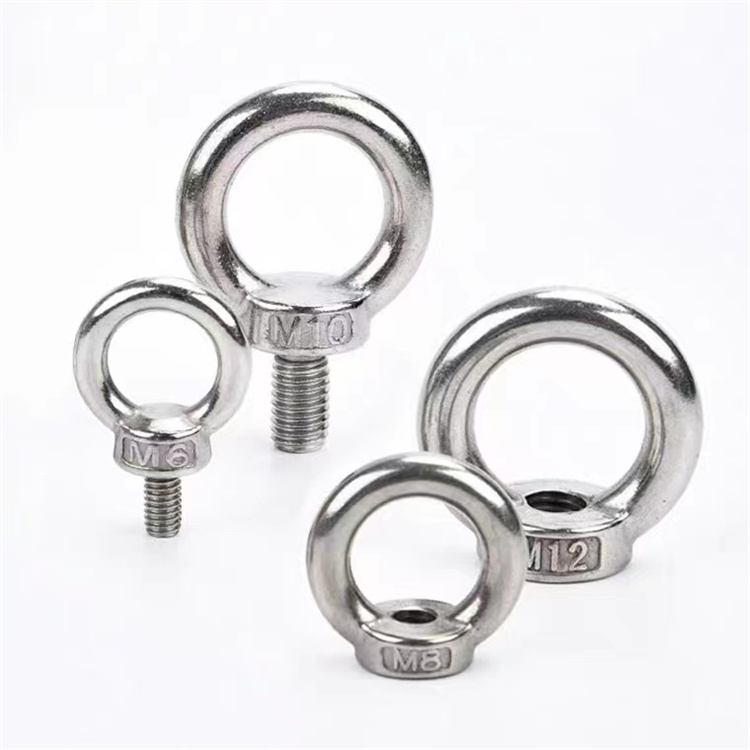

Açısal yükleme gerektiren uygulamalara yönelik çözüm omuzdur (veya yakadır) gözlü cıvata burada sapın tabanındaki işlenmiş bir flanş, bükülme momentini diş-gövde bağlantısında yoğunlaştırmak yerine birleşme yüzeyine aktarır. Omuz delikli cıvataları 45°'ye kadar açılarda daha yüksek bir WLL sağlar ve yük açısının kontrol edilemediği çok bacaklı askı konfigürasyonları için doğru özelliklerdir. Omuzsuz düz delikli cıvatalar yalnızca geometrinin garanti edilebildiği düz dikey kaldırmalar için belirtilmelidir; bu, saha kullanımında katalog fotoğraflarının önerdiğinden daha az yaygın olan bir durumdur.

Halkalı Cıvatalar için Paslanmaz Çelik Kalitesi Seçimi — Korozif Hizmette 304, 316 ve Dubleks

Paslanmaz çelik göz cıvataları Belirli ortamlarda gerçek korozyon performansı büyüklük sırasına göre farklılık gösteren kaliteler arasında ayrım yapılmaksızın, sıklıkla "paslanmaz çeliğin korozyona dirençli olduğu" temelinde dış mekan, deniz ve kimyasal ortamlar için belirtilir. Delikli cıvata uygulamalarıyla en alakalı üç kalitenin her biri, belirli maruz kalma koşulları altında servis ömrünü belirleyen farklı bir korozyon direnci profiline sahiptir ve yanlış kalitenin seçilmesi, erken çukurlaşma arızasına veya gereksiz maliyete yol açar.

Sınıf 304 (1.4301 / 18-8)

En yaygın olarak bulunabilen ve uygun maliyetli paslanmaz kalite olan 304, iyi bir atmosferik korozyon direnci sağlar ve kapalı endüstriyel ortamlar, gıda işleme ekipmanları ve tatlı suya maruz kalma için uygundur. Kritik sınırlaması, klorür kaynaklı çukurlaşma korozyonuna karşı hassasiyettir; tuz spreyi konsantrasyonlarının 200 mg/m²/gün'ün üzerinde olduğu kıyı ortamlarında, 304 paslanmaz çelik delikli cıvatalar 12-18 ay içinde, tipik olarak yüzey kaplamasının daha pürüzlü olduğu ve pasif katmanın daha kolay bozulduğu diş kökünde çukurlaşma geliştirir. Diş kökü aynı zamanda bağlantı elemanındaki en yüksek gerilime sahip konumdur; bu da buradaki çukurlaşmanın yüzeysel bir yüzey etkisi olmaktan ziyade yorulma ömrünü doğrudan azalttığı anlamına gelir.

Sınıf 316 (1.4401 / 316 Denizcilik)

316'ya %2-3 oranında molibden eklenmesi, klorür ortamlarındaki kritik çukurlaşma sıcaklığını yaklaşık 15°C'den (304 için) 30°C'nin üzerine çıkarır ve kritik klorür konsantrasyonu eşiğini 3-5 kat artırır. Bu, 316'yı denizcilik donanımı, tekne donanımı, liman donanımı ve kıyı mimarisi uygulamaları için uygun seçim haline getirir. Çukurlaşmaya karşı bağışık değildir - delikli cıvata sapının bir güverte bağlantı parçasından geçtiği ve sürekli ıslaklık altında farklı bir metale karşı tutulduğu çatlak durumlarında, 316 aralık korozyonu bir risk olmaya devam eder - ancak açık atmosferik denize maruz kalma durumunda 304'e göre önemli ölçüde daha uzun bakım gerektirmeyen hizmet ömrü sağlar.

Çift Yönlü 2205 (1,4462)

Dubleks paslanmaz, 316 için 25 ve 304 için 18 ile karşılaştırıldığında yaklaşık 35'lik çukurlaşma direnci eşdeğer sayısı (PREN) sunar ve 316 için 515-690 MPa'ya karşılık 620-780 MPa çekme mukavemeti sunar. Hem korozyon direncinin hem de yük kapasitesinin kısıtlı olduğu açık deniz, kimya tesisi veya yüksek klorürlü endüstriyel ortamlardaki delikli cıvatalar için dubleks, daha küçük bir bağlantı elemanı çapının aynı şeyi taşımasına olanak tanır Daha yüksek korozyon güvenlik marjına sahip WLL. Bu ödün, maliyet (tipik olarak 316'nın fiyatının 1,5-2 katı) ve işlenebilirliğin azalmasıdır; dubleks işleme, diş açma sırasında hızla sertleşir, ostenitik kalitelere göre daha keskin takımlama ve daha düşük kesme hızları gerektirir. Suzhou Anzhikou Hardware Technology Co., Ltd., ISO 9001:2015 kalite yönetim sürecinin bir parçası olarak ısı partisine göre izlenebilir malzeme sertifikasına ve gelen kimyasal bileşim doğrulamasına sahip, üç sınıfın tamamında paslanmaz çelik delikli cıvatalar üretmektedir.

Yapısal Uygulamalarda Halkalı Cıvatalar için Diş Kavrama Derinliği ve Karşılaşma Yüzeyi Gereksinimleri

Bir delikli cıvata, kaldırma kapasitesini, gövdesi ile içine monte edildiği dişli delik veya somun arasındaki diş bağlantısı yoluyla oluşturur ve bu bağlantının yeterliliği tamamen vidalı malzemenin kesme mukavemetine ve temas halindeki dişin uzunluğuna bağlıdır. 500 kg eksenel WLL değerindeki paslanmaz çelik delikli cıvata, bu değere yalnızca uygun güç sınıfındaki bir çelik yapıya minimum kavrama derinliğine monte edildiğinde ulaşır. Dökme alüminyuma, yumuşak bronza veya yetersiz derinliğe sahip kör dişli bir deliğe monte edilen aynı delikli cıvata, kapasitenin azaldığına dair harici bir belirti olmadan, nominal yükün çok küçük bir kısmında eşleşen dişlerini sıyırabilir.

Yapısal uygulamalara takılan delikli cıvatalar için minimum diş kavrama tavsiyeleri hem cıvata malzemesine hem de vidalı malzemenin mukavemetine bağlıdır. Yapısal bağlantı elemanı standartlarındaki genel rehberlik aşağıdaki gibidir:

• Çeliğe bağlanan çelik (mukavemet sınıfına uygun): 1,0× cıvata çapının minimum kavraması; bu, diğer tüm malzemelerin yukarıya doğru tahmin edildiği temel çizgidir
• Alüminyum yapıya paslanmaz çelik halkalı cıvata: Minimum 1,5× cıvata çapı, helisel dişli geçmeli (Helicoil veya eşdeğeri), kurulum sırasında alüminyum dişlerin paslanmaz sapa sürtünmesini önlemek için şiddetle tavsiye edilir
• Dökme demir veya gri demire: Dökme demirin düşük çekme ve kesme mukavemeti nedeniyle minimum 2,0x cıvata çapı; Gri demirin kırılgan kırılma modu, önceden uzama uyarısı olmadan aniden iplik soyulması anlamına gelir
• Ahşap veya kompozit ahşapta: gözlü cıvatas should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

Delikli cıvata sapının tabanındaki eşleşme yüzeyi durumu da yük dağılımını etkiler. Omuz delikli cıvatası, açılı yüklerin bükülme bileşenini aktarmak için flanş yüzü ile montaj yüzeyi arasında tam temas gerektirir. Dik olmayan bir vida deliği, yüzey tıkanıklığı veya yetersiz diş bağlantısının neden olduğu omuz ile yüzey arasındaki boşluk, omuzun yükü yeniden dağıtma işlevini yerine getiremediği ve bağlantı elemanının omuz geometrisinden bağımsız olarak yapısal olarak düz delikli cıvata gibi davrandığı anlamına gelir. Kurulum sırasında yüzey düzlüğünün ve dikliğinin doğrulanması, saha kurulum talimatlarında sıklıkla atlanan gerekli bir adımdır.

Paslanmaz Çelik Halkalı Cıvatalarda Yorulma Arızası - Statik WLL Neden Döngüsel Servis Ömrünü Tahmin Etmiyor?

Dinamik kaldırma uygulamalarında (yük asansörleri, vinçler, titreşimli makine bağlantı noktaları veya tekrarlanan alma ve yerleştirme işlemleri) kullanılan delikli cıvatalar, statik WLL ile tamamen alakasız bir oranda yorulma hasarını biriktiren döngüsel yüklemeye maruz kalır. Görünür bir sıkıntı olmadan tam nominal statik yükünü taşıyan bir paslanmaz çelik delikli cıvata, o geometrideki gerilim konsantrasyon faktörüne ve yükleme çevriminin gerilim oranına bağlı olarak, WLL'nin %50'sinin çok altındaki yüklerde binlerce yük döngüsü içinde sap-göz geçişinde bir yorulma çatlağı geliştirebilir. Paslanmaz çelikteki yorulma çatlakları önemli bir plastik deformasyon olmaksızın büyür ve kırılmadan önce çok az görsel uyarı sağlar; bu da yorulmayı döngüsel delikli cıvata uygulamalarında baskın tespit edilemeyen arıza modu haline getirir.

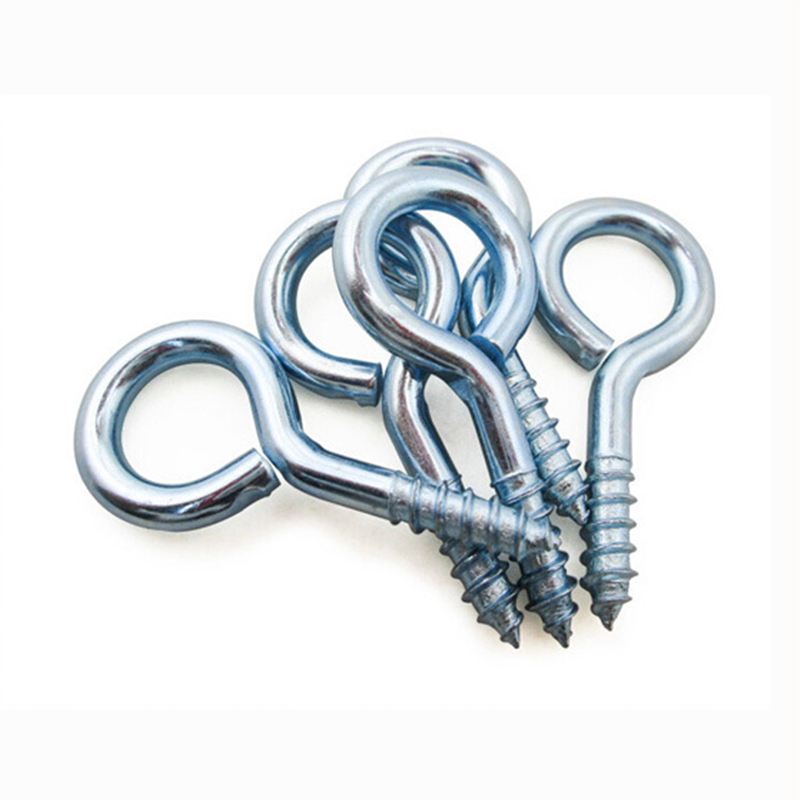

Saptan göze geçiş yarıçapı, yorulma ömrünü kontrol eden temel geometrik değişkendir. Küçük bir geçiş yarıçapı (gözün yekpare olarak dövmek yerine sapa kaynaklandığı veya büküldüğü delikli cıvatalarda yaygındır), cömertçe yarıçaplı bir dövme geçişe kıyasla yerel döngüsel gerilimi 2,5-4,0 kat (Kt) bir faktör (Kt) kadar artıran bir gerilim konsantrasyonu görevi görür. Pürüzsüz çubuk dayanıklılık sınırı yaklaşık 200 MPa olan 316 paslanmaz çelik delikli cıvata için, 3,0 Kt, geçişteki etkin yorulma sınırını yaklaşık 67 MPa'ya düşürür; bu, kök kesitinde 67 MPa'yı aşan döngüsel yüklerin, yükün statik WLL ile ilişkisinden bağımsız olarak nihai yorulma arızasına neden olacağı anlamına gelir.

Çeşitli pratik önlemler, dinamik hizmette delikli cıvata yorulma performansını doğrudan iyileştirir:

• Fabrikasyon yerine dövme delikli cıvataları tercih edin döngüsel uygulamalar için — dövme, saptan göze sürekli bir tane akışı üretir ve kalıpta geçiş yarıçapının optimize edilmesine olanak tanır; buna karşın kaynaklı veya preslenmiş yapılar, yorulma başlangıç bölgeleri olan ısıdan etkilenen bölgelere ve ani geometri değişikliklerine neden olur
• Döngü sayısına göre denetim aralıkları oluşturun takvim zamanı yerine - günde 20 kaldırma yapan bir delikli cıvata, bir yılda haftada 2 kaldırma yapan aynı cıvataya göre bir ayda daha fazla yorulma hasarı biriktirir; döngü bazlı denetim programları gerçek hasar birikimini yansıtır
• Manyetik parçacık veya boya penetrant muayenesi uygulayın saptan göze geçiş ve diş salgısı bölgeleri — bunlar, belgelenen delikli cıvata yorulma arızalarının %90'ından fazlasında yorulma çatlaklarının başladığı iki konumdur ve yüzey inceleme yöntemleri, kritik boyuta yayılmadan önce 0,5 mm derinliğindeki çatlakları tespit edebilir
• Döngüsel uygulamalar için WLL'yi %25–50 oranında azaltın tasarım ömrü boyunca 10.000'den fazla yük döngüsünü içerir - bu muhafazakar yaklaşım, kritik kesitteki gerilim aralığını azaltır ve yorulma ömrü, gerilim aralığı azalmasının yaklaşık küpü ile ölçeklendiğinden, yorulma ömrünü orantısız bir şekilde uzatır

Suzhou Anzhikou Hardware Technology Co., Ltd., güvenlik açısından kritik döngüsel uygulamalar için belgelenmiş boyut ve malzeme uyumluluğuna sahip paslanmaz çelik delikli cıvatalara ihtiyaç duyan müşteriler için, ISO 9001:2015 sertifikalı kalite sistemi ve eksiksiz bir şirket içi test ekipmanı yelpazesiyle desteklenen, ham maddeden bitmiş ürüne kadar tam izlenebilirlik belgeleri sağlar; böylece 40 ülkedeki ihracat müşterilerinin, ek üçüncü taraf sertifikası almadan kendi düzenleyici çerçevelerinin gelen denetim ve izlenebilirlik gereksinimlerini karşılamalarına olanak tanır.
