DIN 965 ve ISO 7046 Karşılaştırması — Boyutsal Örtüşmeyi ve Nerede Ayrıldıklarını Anlamak

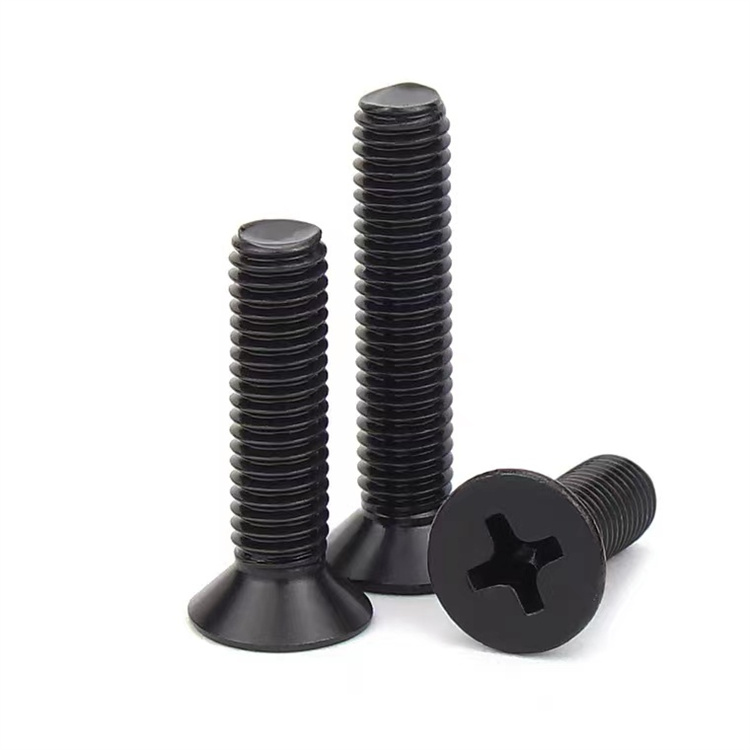

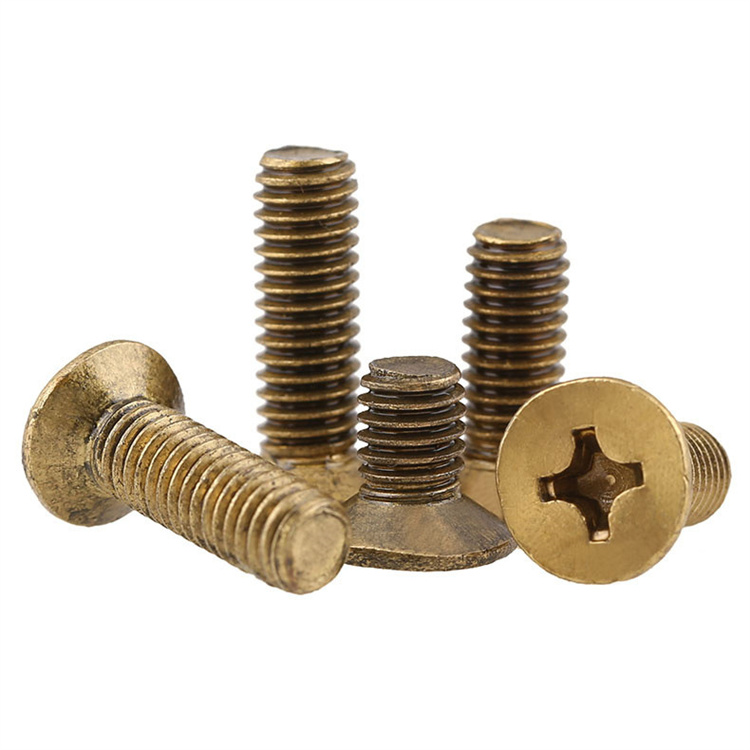

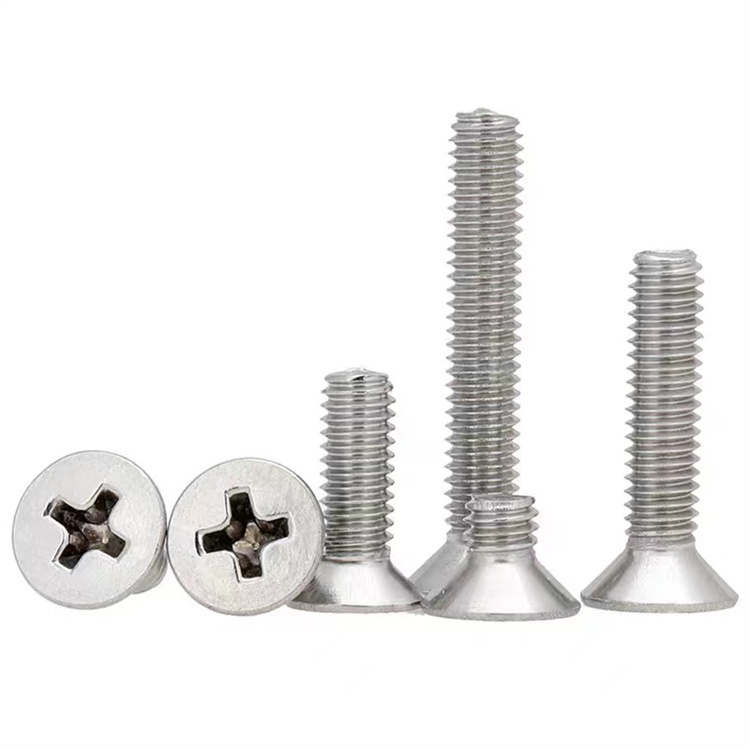

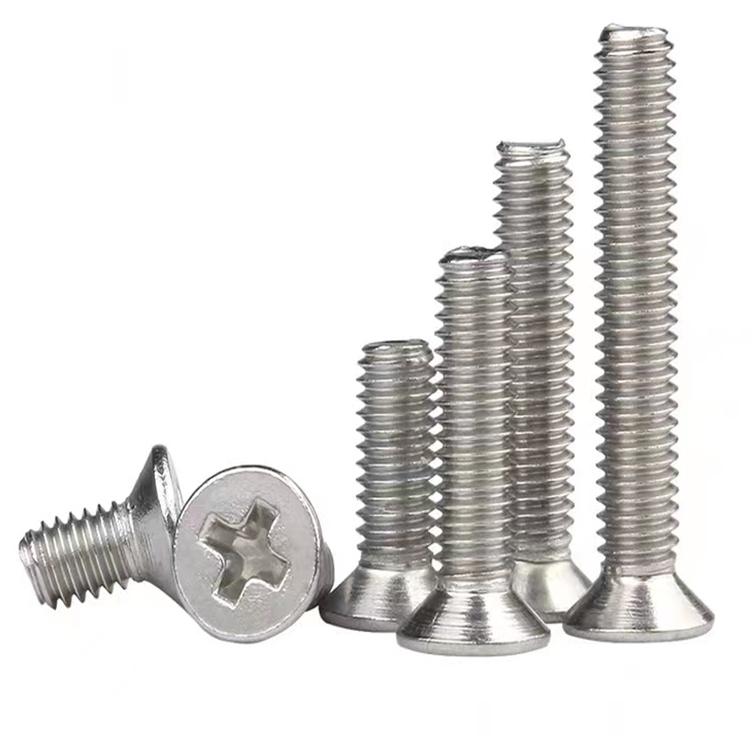

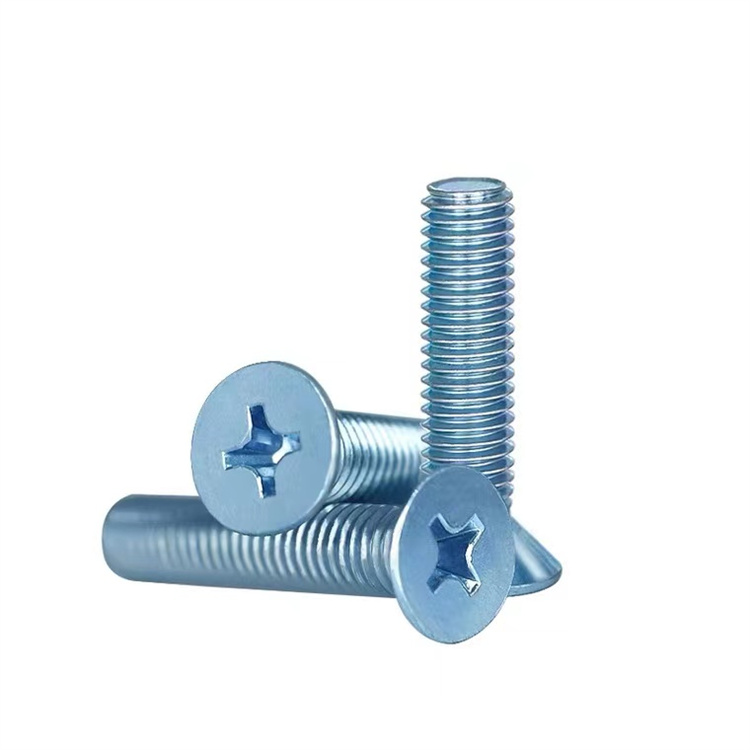

DIN965 vida ve ISO 7046'nın her ikisi de 90° havşa açısına sahip çapraz girintili havşa başlı düz başlı vidaları tanımlar ve birçok tedarikçi kataloğunda bunlar değiştirilebilir olarak kabul edilir. Uygulamada iki standart, tolerans sınıfı, girinti derinliği spesifikasyonu ve barındırdıkları girinti tipi aralığı açısından farklılık gösterir; boyutsal tutarlılığın çevrim süresini ve bağlantı kalitesini doğrudan etkilediği hassas montajlarda veya otomatik kurulum süreçlerinde vidalar kullanıldığında bu farklar önemli hale gelir.

DIN 965, ISO 7046'dan önce gelir ve M1.6'dan M10'a kadar olan boyutlar için ürün sınıfı A toleransları kapsamında kafa geometrisini belirtir, daha büyük boyutlar için ürün sınıfı B'ye geçiş yapar. ISO 7046 benzer bir yapıyı benimser ancak iki ayrı bölümü tanımlar: H tipi (Phillips) girinti için ISO 7046-1 ve Z tipi (Pozidriv) girinti için ISO 7046-2, hangi uygulama tork aralığı için hangi girinti tipinin tercih edildiğine dair açık rehberlik sağlar. DIN 965 bu ayrımı resmi olarak yapmaz; Pozidriv'i ayrı bir değişken olarak belirtmeden Phillips girintisine varsayılan olarak atıfta bulunur. Tedarik mühendisleri için kaynak kullanımı gömme pirinç vidalar Avrupa pazarları için bu önemlidir, çünkü DIN 965 ve ISO 7046-1 çoğu uygulama için işlevsel olarak eşdeğer kabul edilebilir, ancak ISO 7046-2 (Pozidriv) vidalar, sürücü tipinin vida spesifikasyonuna göre doğrulanmaması durumunda otomatik montajda girinti hasarına neden olan bir uyumsuzluk olan artan kam çıkışı riski olmadan standart bir Phillips sürücüyü kabul etmeyecektir.

Her iki standartta da belirtilen 90° havşa açısı, eşleşen panel havşasıyla eşleştirilmesi gereken kritik boyuttur. Bu, ASME B18.6.3'te (inç serisi düz başlı vidalar) kullanılan 82° açıdan farklıdır; bu, DIN 965 pirinç vidanın Amerikan standardına uygun havşa kesimine doğru şekilde oturmayacağı anlamına gelir - ve bunun tersi de geçerlidir. Karışık aletlerle veya farklı bölgesel tedarikçilerden temin edilen panellerle bir araya getirilen ihracat ürünlerinde, bu açısal uyumsuzluk tekrarlanan ancak tamamen önlenebilir bir montaj hatasıdır. Suzhou Anzhikou Hardware Technology Co., Ltd. tüm üretim çizimlerinde havşa açılarını belirtir ve sipariş incelemesi sırasında hedef standardı onaylayarak açısal uyumsuzluğun müşterinin montaj hattına ulaşmasını engeller.

Havşa Başlı Vidalar için Pirinç Alaşım Seçimi - İşlenebilirlik, Çinkosuzlaştırma ve CuZn39Pb3 Sınırları

CuZn39Pb3 (aynı zamanda CW614N veya otomat pirinç olarak da bilinir) dünya çapında pirinç vida üretiminde kullanılan baskın alaşımdır ve yaygınlığı, olağanüstü işlenebilirliği ile doğrulanmaktadır - kurşun içeriği, aletin sarılmasını önleyen ve CNC tornalarda 300 m/dak'ya kadar kesme hızlarına izin veren süreksiz talaşlar oluşturarak, kurşunsuz alternatiflere kıyasla çevrim süresini önemli ölçüde azaltır. Soğuk şişirme ve ardından CNC diş açma ve oluk kesmeyle üretilen havşa başlı pirinç vidalar için CuZn39Pb3, soğuk şekillendirilebilirlik (başlatma için kabul edilebilir alan azaltma) ve ikincil işlemler için işlenebilirliğin doğru kombinasyonunu sağlar. Bununla birlikte, %39'luk çinko içeriği onu kesinlikle çinkosuzlaşmaya duyarlı aralığa yerleştirir; bu, çinkoyu alaşım matrisinden süzen ve göz ardı edilebilir yapısal dayanıklılığa sahip gözenekli, bakır açısından zengin bir kalıntı bırakan seçici bir korozyon mekanizmasıdır.

CuZn39Pb3 vidalarının çinkosuzlaşması tercihen klorür içeren durgun veya yavaş hareket eden sularda, özellikle hafif asidik koşullarda (pH 6,5–7,5) ve 40°C'nin üzerindeki sıcaklıklarda meydana gelir. İçme suyu sistemleri, sıcak su tesisat armatürleri, periyodik daldırma yapılan deniz ortamları ve sulama ekipmanları, CuZn39Pb3 havşa başlı vidaları belirtmeden önce çinkosuzlaşma riskinin değerlendirilmesi gereken bağlamlardır. Arıza modu sinsidir; vida geometrisini ve yüzey görünümünü korurken çekirdek mekanik mukavemeti düşer, dolayısıyla görsel inceleme hasarı tespit etmez. Çinkosuzlaşmış bağlantı elemanları, nominal kesme ve çekme değerlerinin çok altındaki yüklerde arızalanabilir.

Çinkosuzlaşma direncinin gerekli olduğu durumlarda, iki alternatif alaşım çoğu uygulama ihtiyacını karşılar:

• CuZn36Pb2As (CW602N — çinkosuzlaşmaya dayanıklı pirinç, DZR): %0,02–0,15 arsenik eklenmesi, tane sınırı seviyesinde çinkosuzlaşma mekanizmasını engeller. DZR pirinç, CuZn39Pb3 düzeyinde işlenebilirliği korur (biraz azaltılmış ancak yine de mükemmel) ve BS EN 12165 veya eşdeğer DZR gerekliliklerinin uygulandığı pazarlarda sıhhi tesisat armatürleri, valf gövdeleri ve su sayacı bileşenleri için standart seçimdir
• CuZn21Si3P (silikon pirinç, CW724R): silikon ilavesiyle birleştirilmiş daha düşük çinko içeriği, deniz suyunda iyi korozyon direncinin yanı sıra mükemmel çinkosuzlaşma direnci sağlar. Hem çinkosuzlaşma hem de stres korozyonu çatlama direncinin gerekli olduğu denizcilik donanımlarında kullanılır, ancak daha düşük işlenebilirlik indeksi (CuZn39Pb3'ün yaklaşık %70'i) standart otomat pirincine göre üretim maliyetini artırır

Standart elektronik, elektrik ve enstrümantasyon uygulamaları için (DIN 965 havşa başlı pirinç vidalar için en yaygın son pazarlar) çinkosuzlaştırma genellikle bir sorun değildir ve CuZn39Pb3 doğru ve uygun maliyetli spesifikasyon olmaya devam etmektedir. Alaşım seçimi yalnızca çalışma ortamı yukarıda açıklanan çinkosuzlaştırma mekanizmasını etkinleştiren spesifik koşulları içerdiğinde yeniden değerlendirme gerektirir.

Gömme Oturmalı Pirinç Vidalar için Havşa Derinliği Kontrolü - İnce Panel Montajlarında Tolerans İstifleme

İnce bir panelde DIN 965 havşa başlı pirinç vidayla gömme veya hafif gömme kafa koşulunun elde edilmesi, üç bağımsız boyutun birleşik toleransına bağlıdır: vida başı yüksekliği, panel havşa derinliği ve havşa konumundaki panel kalınlığı. Kalın yapısal panellerde, bu üç kaynaktan gelen tolerans birikimi mevcut ayarlamaya göre küçüktür, ancak ince panellerde (1,0 ila 2,5 mm alüminyum, plastik veya kompozit) birleşik tolerans, mevcut kafa çıkıntı payını aşabilir ve bu da ya yüzeyden gurur duyan kafalar (kayan düzeneklerde işlevsel bir sorun) ya da hizanın altına düşen kafalar (görünür yüzlerde kozmetik bir sorun ve yorulma yüklü panellerde gerilim yoğunlaşması) üretebilir.

A ürün sınıfında kafa yüksekliği (k) için DIN 965 toleransı, M1,6'dan M5'e kadar olan boyutlar için h12'dir; bu, bir M3 vida için (nominal k = 1,65 mm) 0 ila -0,25 mm'lik bir değişime izin verir. Paneldeki havşa derinliği, havşa takımının dahil edilen açısına (tam olarak 90° eşleşmelidir), takımın salgısına ve derinlik durdurma ayarına bağlıdır; bu kombinasyon, hassas CNC işlemede tipik olarak ±0,05 ila ±0,10 mm derinlik değişimi ve elle delme operasyonlarında ±0,15 ila ±0,25 mm derinlik değişimi üretir. Her iki tolerans aynı yönde toplandığında, 1,65 mm nominal kafa yüksekliğine sahip bir M3 vidada 0,35-0,50 mm kafa çıkıntısı veya girinti hatası mümkündür; bu, yakın toleranslı montajlarda kabul edilemez olan, nominalden neredeyse %30'luk bir sapmadır.

Üretimde gömme oturma tutarlılığını kontrol etmeye yönelik pratik yaklaşımlar şunları içerir:

• Sıkı toleranslı vida temini: azaltılmış bir kafa yüksekliği tolerans bandının belirtilmesi (örneğin, tam h12 bandı yerine ±0,05 mm), panel takımlarında değişiklik gerektirmeden vidanın istiflemeye katkısını azaltır - Suzhou Anzhikou Hardware Technology Co., Ltd.'nin CNC üretim ekipmanını kullanarak yakın toleranslı kozmetik gereksinimleri olan müşteriler için uyguladığı bir yaklaşım
• Havşa açısı doğrulaması: 90° yerine 89°'lik havşa kesimi, vida kafasını hesaplanandan farklı bir derinliğe yerleştirir ve panel incelemesi sırasında görülmeyen ancak montaj sırasında tutarlı gururlu kafa durumu olarak görünen sistematik bir hataya neden olur; üretim bu kaynağı ortadan kaldırmadan önce havşa açma aletinin dahili açısını bir optik karşılaştırıcıyla doğrular
• Havşa konumunda panel kalınlık kontrolü: Önemli kalınlık değişimine sahip paneller için (basınçlı döküm muhafazalarda yaygındır), her havşa konumundaki gerçek panel kalınlığının ölçülmesi ve derinlik dayanağı ayarlarının buna göre ayarlanması, sabit bir sistematik hatayı düzeltilebilir bir süreç değişkenine dönüştürür
• Gömme oturma yerini kasıtlı olarak belirtin: Kafa çıkıntısının kabul edilemez bir durum olduğu montajlarda (kayar paneller, eşleşen yüzey açıklığı gereklilikleri), nominal 0,1-0,2 mm alt gömme koşulu için tasarım yapmak, derin girintili bir kafanın stres konsantrasyonunu yaratmadan istifleme toleransına karşı bir güvenlik marjı sağlar

Havşa Başlı Pirinç Vidalar için Montaj Torku Sınırları ve Diş Çekmenin Önlenmesinde Yağlamanın Rolü

Pirinç havşa başlı vidalar, kurulum hasarına çelik muadillerine göre daha duyarlıdır çünkü aynı uygulanan torkta aynı anda üç ayrı arıza modu meydana gelebilir: girinti sıyırma (diş tam kavramaya ulaşmadan önce çapraz girinti deforme olur), birleşme deliğinde diş sıyırma (dişi diş vida başı oturmadan önce kesilir) ve sap-kafa dolgusunda kafa kırılması (havşa reaksiyon kuvveti altında bükülmede en zayıf kesit). Eşdeğer boyuttaki çelik bağlantı elemanlarında, tam diş bağlantısı ile bu arıza modlarının her biri arasındaki tork penceresi, normal kurulum değişkenliğine uyum sağlayacak kadar geniştir. Pirinçte daha düşük akma mukavemeti (genellikle CuZn39Pb3 için 380-430 MPa'ya karşı Grade 8.8 çelik için 640 MPa), özellikle mutlak tork değerlerinin düşük olduğu küçük çaplı vidalar için bu pencereyi önemli ölçüde sıkıştırır.

DIN 965 havşa başlı pirinç vidalar için önerilen maksimum kurulum torkları, standart çelik değerlerden önemli ölçüde farklılık gösterir ve çelik tablolardan enterpolasyon yapmak yerine montaj süreci spesifikasyonlarında açıkça referans alınmalıdır:

Diş kırılması (birleşik normal ve kayma gerilimi altında eşleşen diş yüzeylerinin yapışkan kaynağı) pirinç vidaları pirinç dişli deliklere sürerken önemli bir risktir, çünkü iki yüzeyin benzer sertliği ve kimyası pürüzlü temas noktalarında mikro kaynağı destekler. Gevşeme başladığında, sürüşe devam etmek için gereken tork keskin bir şekilde artar ve vida genellikle tam kavramaya ulaşmadan tutukluk yapar. Diş arayüzündeki yağlama, sürtünme katsayısını %30-50 oranında azaltır ve tork dağılımını sürtünme bileşeni yerine arzu edilen kelepçeleme bileşenine doğru kaydırır; bu, hem sürtünmeyi önleyen hem de uygulanan belirli bir tork için elde edilen kelepçe yükünün tutarlılığını artıran bir değişikliktir. Kurulumdan önce dişe uygulanan ince bir tabaka vazelin, tutukluk önleyici bileşik veya hatta hafif makine yağı yeterlidir ve özel malzemeler gerektirmez. Suzhou Anzhikou Hardware Technology Co., Ltd., montaj süreçleri yüksek hacimli üretim süreçlerinde tutarlı tork-kelepçe yük ilişkileri gerektiren müşteriler için DIN 965 havşa başlı pirinç vidaları fabrikada uygulanan diş yağlayıcıyla tedarik edebilir.
