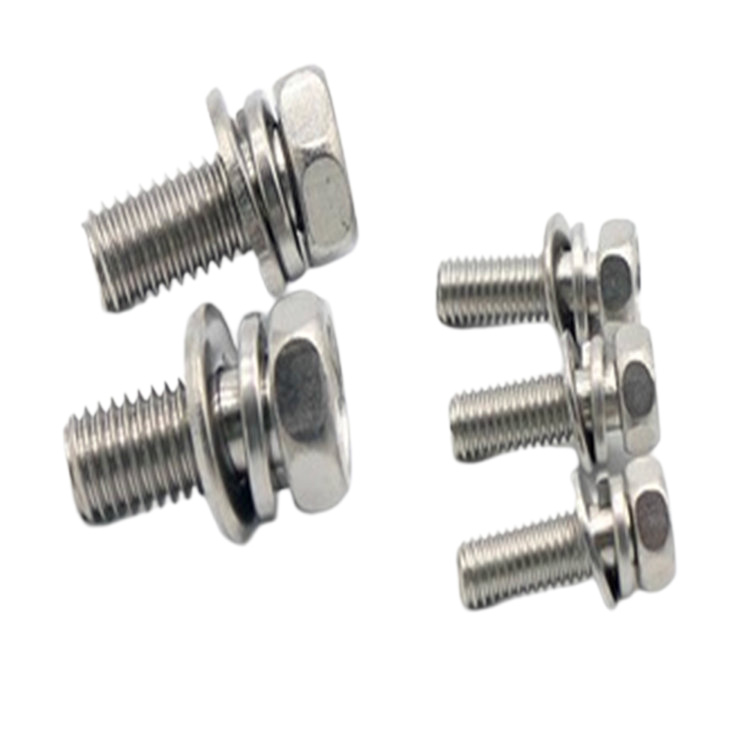

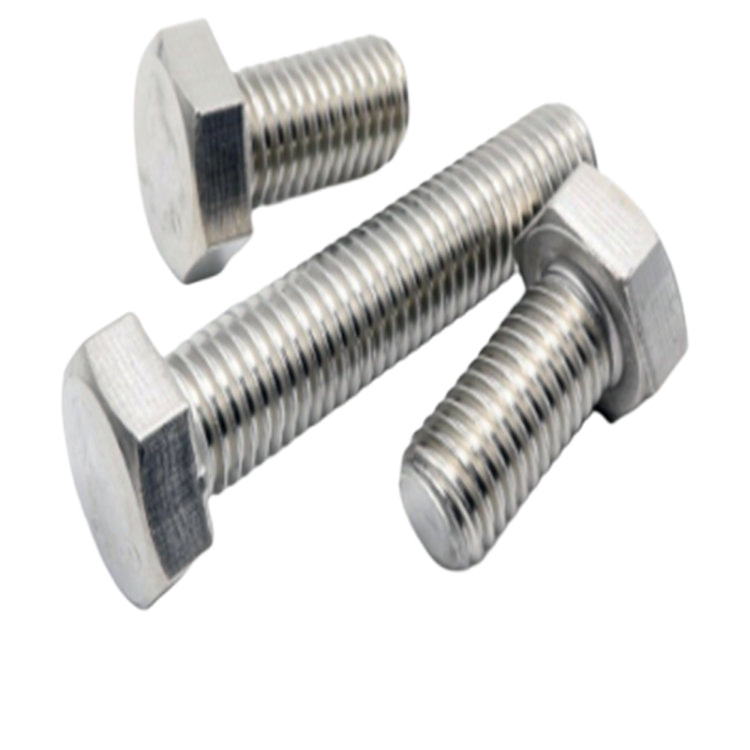

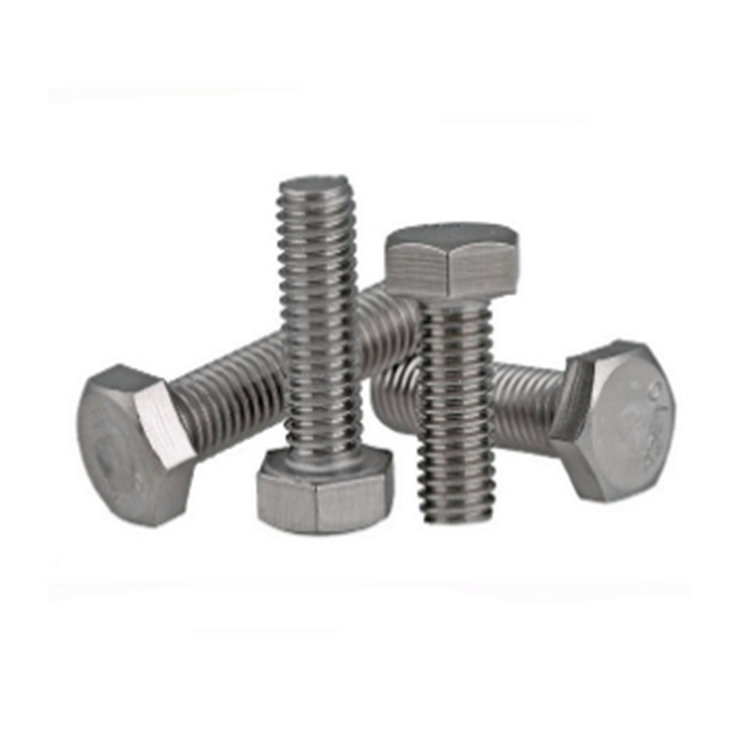

Daireler Arası Tolerans Altıgen Başlı Vidalar ve Anahtarlama Güvenilirliğine Etkisi

Altıgen başlı vidanın düz yüzeyler (AF) boyutu, bir anahtarın veya lokmanın bağlantı elemanı kafasına doğru şekilde oturup oturmadığını belirleyen parametredir. Bu basit gibi görünse de, AF'ye atanan tolerans penceresi ve bunun anahtar üretim toleranslarıyla nasıl etkileşime girdiği, kurulum torkunun verimli bir şekilde iletilip iletilmediği veya aletin kaydığı, daireleri yuvarladığı veya eşit olmayan yük uygulayıp uygulamadığı üzerinde doğrudan etkiye sahiptir. ISO 4014 ve DIN 931 uyarınca, A ürün kalitesindeki altıgen başlı cıvata için AF toleransı, M16'ya kadar olan boyutlar için h15 olarak belirtilir; bu, nominalden önemli ölçüde negatif sapmaya izin verir. Bir M10 cıvata için (nominal AF 17 mm), h15 altında izin verilen minimum AF 16,73 mm'dir; nominale göre 0,27 mm'lik bir boşluk.

Tek başına 0,27 mm önemsiz gibi görünüyor. Kendi toleransına göre üretilmiş standart bir açık uçlu anahtarla birleştirildiğinde (DIN 894'e göre 17 mm'lik bir anahtar için çene açıklığında tipik olarak 0,19 mm), anahtar çenesi ile düz cıvata arasındaki toplam açıklık 0,46 mm'ye ulaşabilir. Yüksek torkta bu boşluk, temas gerilimini tüm düz yüze dağıtmak yerine düz köşelerde yoğunlaştıran dönme eğimine izin verir. Sonuç, önce cıvatada, ardından anahtar çenesinde köşe yuvarlama ve genellikle 5-15 yüksek torklu döngüden sonra kabul edilemez hale gelen giderek artan bir kavrama kaybıdır. Tekrarlanan kurulum ve sökme gerektiren uygulamalar için, satın alma sırasında daha sıkı bir AF toleransının belirtilmesi veya çene açıklığını tamamen ortadan kaldıran altıgen soket (Allen) konfigürasyonuna yükseltme, yapısal bir sorun yaratmayan somut bir karşı önlemdir.

Suzhou Anzhikou Hardware Technology Co., Ltd., Tayvan ve Japonya'dan getirilen diş açma ve CNC ekipmanını kullanarak, çıktı oranından ödün vermeden yüksek hacimli üretim çalışmaları boyunca boyutsal tutarlılığı koruyabilen, ISO standart varsayılanlarından daha sıkı müşteri tarafından belirlenen tolerans pencerelerine göre tutulan çapraz düz boyutlara sahip altıgen başlı vidalar üretiyor.

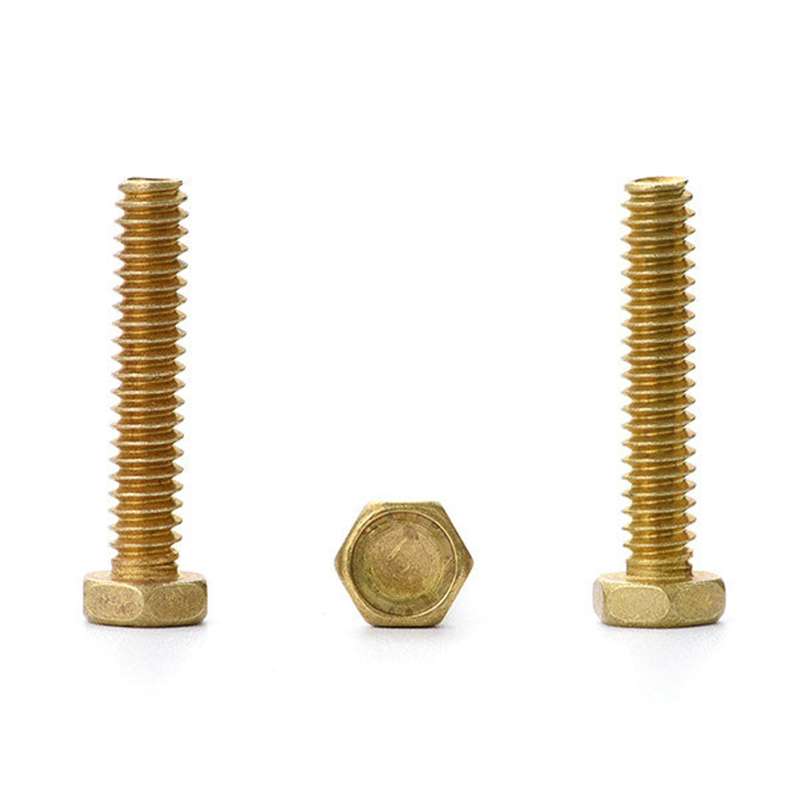

Prinç Altıgen Başlı Cıvatalar Elektrik ve Topraklama Uygulamalarında - İletkenlik ve Mukavemet Dengeleri

Pirinç, elektriksel iletkenliği nedeniyle elektrik muhafazalarındaki, topraklama baralarındaki ve terminal bloğu düzeneklerindeki altıgen başlı cıvatalar için sıklıkla seçilir; ancak pirinç alaşımlarının iletkenliği bileşime bağlı olarak önemli ölçüde değişir ve temas direncinin bir tasarım parametresi olduğu uygulamalarda fark önemlidir. Bağlantı elemanı üretiminde kullanılan en yaygın iki pirinç alaşımı CuZn39Pb3 (yaklaşık %15-18 IACS iletkenliği) ve CuZn36Pb3'tür (%17-20 IACS). Karşılaştırma için saf bakır %100 IACS'dir ve alüminyum 6061 yaklaşık %40 IACS'dir. Bu nedenle pirinç cıvatalar, düşük temas direncinin kritik olduğu durumlarda bakırın yerini almaz; bunlar, saf bakırdan çok daha iyi işlenebilirlik ve diş oluşturma performansının yanı sıra yeterli iletkenlik sağlayan yapısal bir uzlaşmadır.

Topraklama uygulamalarında, daha kritik olan faktör genellikle toplu iletkenlik değil, cıvata yatağı yüzeyindeki arayüz direnci ve diş bağlantısıdır. Havaya maruz kaldıktan birkaç saat sonra oluşan pirinç yüzeylerdeki oksit katmanları, yeni işlenmiş yüzeylere kıyasla temas direncini büyük ölçüde artırır. Düşük temas direncini korumak, ya oksidasyonu önleyen bir yüzey işlemi (yüksek performanslı topraklama için gümüş kaplama, genel kullanım için nikel kaplama) ya da oksit katmanını mekanik olarak kırmak için yeterli temas basıncını sağlayan bir bağlantı tasarımı gerektirir. Tamamen yapısal kenetleme için hesaplanan tork değerleri genellikle bu oksit yer değiştirmesini elde etmek için yetersizdir - IEEE 837 ve IEC 61439 gibi topraklama bağlantısı tasarım standartları, tipik yapısal bağlantı elemanı spesifikasyonlarını aşan ayrı tork ve temas basıncı gereklilikleri ile bunu ele alır.

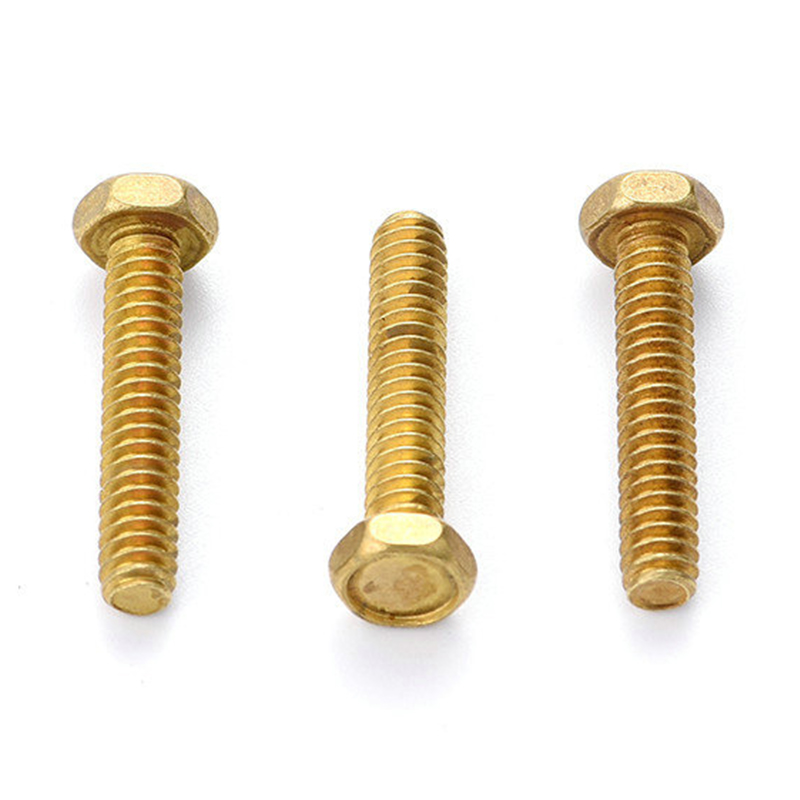

Masif pirinç altıgen başlı cıvatalar ayrıca, amonyak içeren atmosferlerin (tarım tesisleri, soğutma tesisleri ve bazı su arıtma ortamları) varlığında stresli korozyon çatlaması (SCC) olarak bilinen bir olguyu sergiler. Yüksek çinko içeren pirinç alaşımları (%15 Zn'nin üzerinde) özellikle hassastır. SCC riskinin mevcut olduğu durumlarda, daha düşük çinkolu pirinç (CuZn10 veya CuZn15) belirtmek veya silikon bronz alaşımına geçmek, işlenebilirlikte yalnızca küçük bir azalmayla önemli ölçüde daha iyi SCC direnci sağlar. Anzhikou'nun mühendislik ekibi, özel bağlantı elemanı siparişleri için malzeme seçim sürecinin bir parçası olarak müşterinin çalışma ortamlarını değerlendiriyor ve üretime geçilmeden önce SCC riskini proaktif bir şekilde işaretliyor.

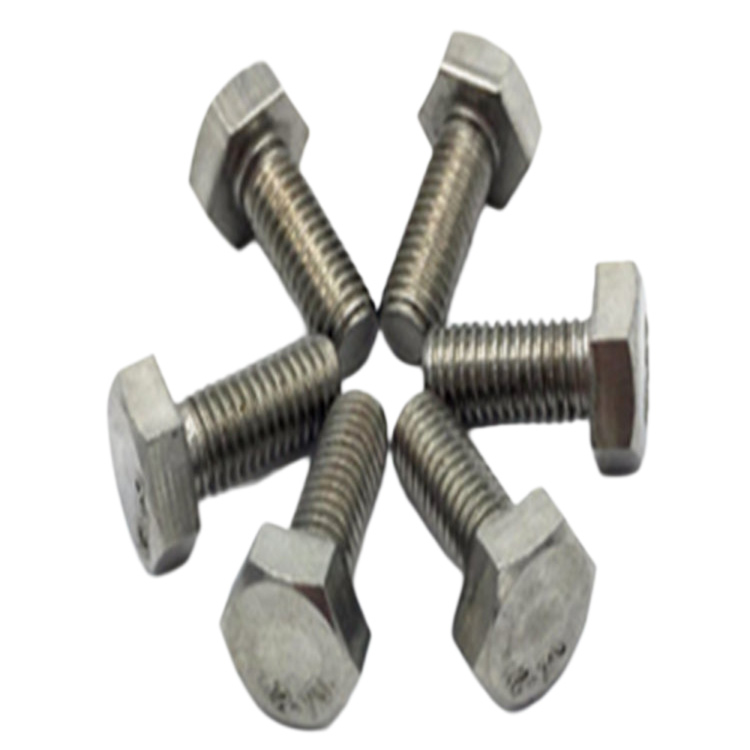

Çelik Olmayan Karşılaşma Malzemelerindeki Altıgen Başlı Vidalar için Diş Kavrama Uzunluğu Hesaplaması

"Diş bağlantısının bir cıvata çapına eşit olması gerektiği" yönündeki temel kural, çelik-çelik bağlantı tasarımından kaynaklanır ve dişli deliğin alüminyum, çinko döküm, pirinç veya mühendislik plastiklerinden olduğu montajlara güvenli bir şekilde aktarılmaz. Bu malzemeler çelikten önemli ölçüde daha düşük diş kesme mukavemetine sahiptir; bu, aynı eksenel cıvata yükü altında, cıvatanın kendisi arızalanmadan önce eşleşen dişlerin soyulduğu anlamına gelir. Diş sıyrılmasını önlemek için minimum kavrama uzunluğu, fiili kılavuz çekilmiş malzeme için yeniden hesaplanmalıdır ve gerekli uzunluk, malzeme çiftine bağlı olarak genellikle cıvata çapının 1,5 katı ila 3 katı kadardır.

Karışık malzemelerdeki altıgen başlı vida bağlantıları için geçerli arıza modu karşılaştırması aşağıdaki gibidir:

Pratik bir çıkarım: Pirinç bir mahfazaya vidalanan masif pirinç altıgen başlı cıvatalar aslında iyi uyumlu bir malzeme çiftidir - cıvata ve eşleşen dişler neredeyse aynı kesme mukavemetine sahiptir, bu da bağlantı arızası modu tahminini basit hale getirir ve farklı metal kombinasyonlarına göre dişlerin gevşemesini daha az olası kılar. Bu, pirinç-pirinç bağlantılarının yaygın olduğu ve sökme döngüleri arasında uzun servis ömrünün beklendiği hassas alet muhafazaları, valf gövdeleri ve sıhhi tesisat bağlantılarında anlamlı bir avantajdır.

Altıgen Başlı Vidalardaki Mülkiyet Sınıfı İşaretleri ve Yorulma Ömrü Hakkında Size Söylemedikleri

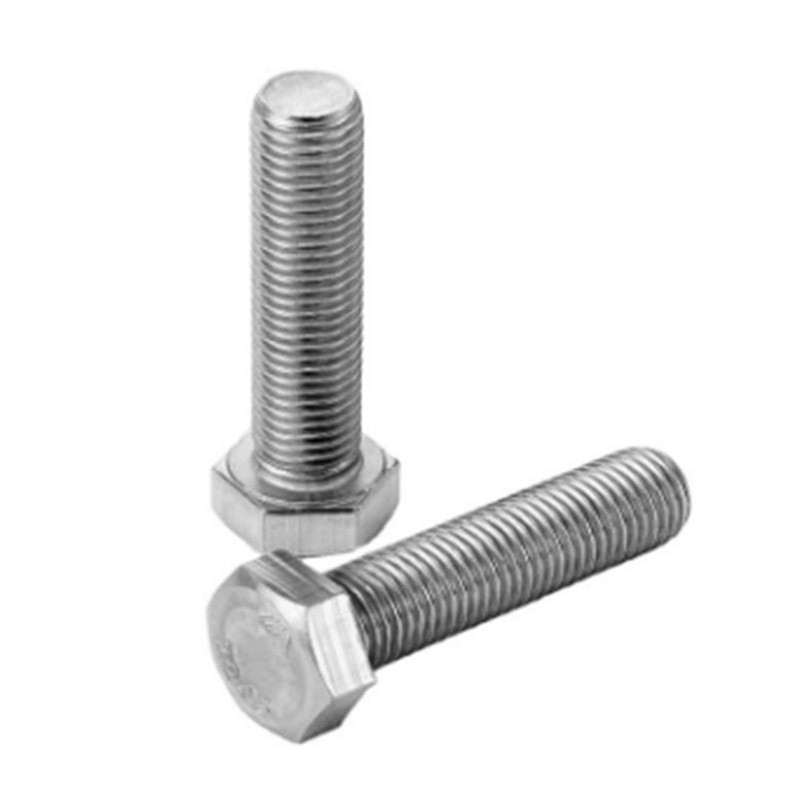

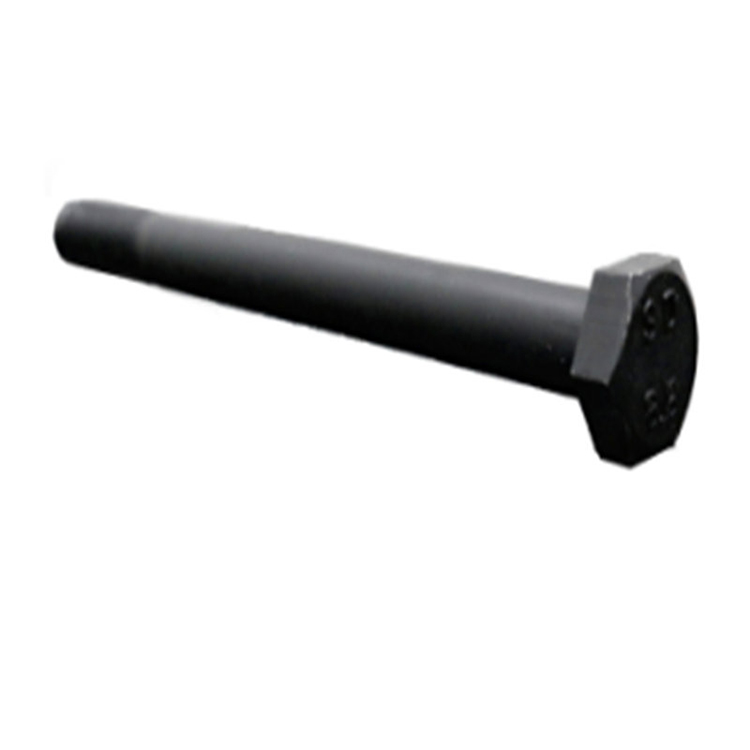

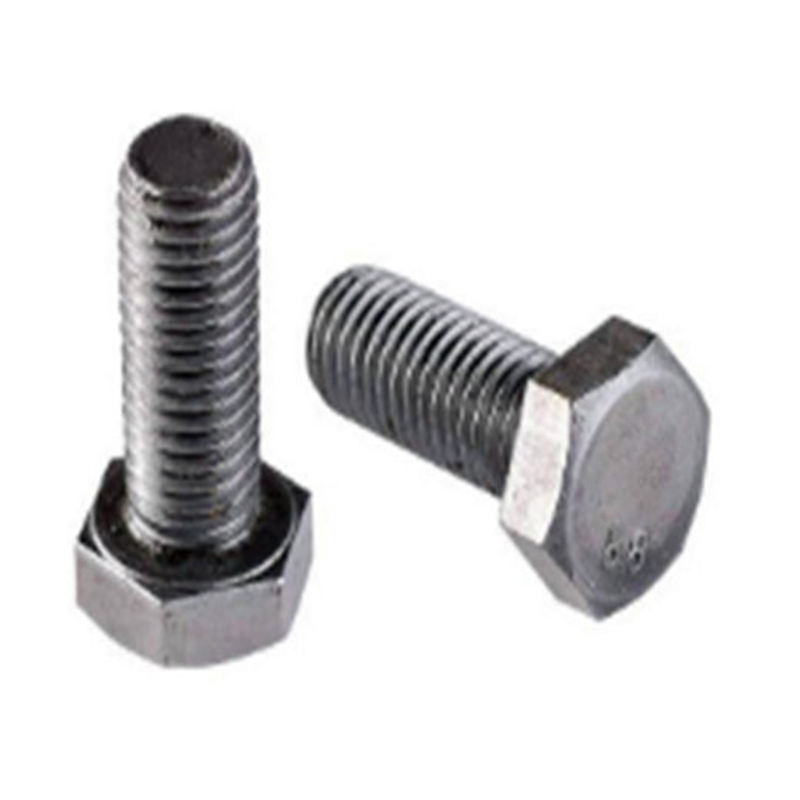

ISO 898-1 özellik sınıfı işaretleri - altıgen baş üzerinde kabartmalı 8.8, 10.9, 12.9 - statik yük tasarım hesaplamaları için yeterli olan bağlantı elemanının minimum çekme mukavemetini ve akma mukavemetini belirtir. Bu işaretlerin belirtmediği şey yorulma mukavemeti, çentik hassasiyeti veya döngüsel yükleme altındaki performanstır; altıgen başlı bir vidanın milyonlarca yük döngüsünden oluşan tasarım ömrü boyunca titreşimli bir düzeneğe dayanıp dayanamayacağını belirleyen üç özellik. Her ikisi de minimum çekme gereksinimlerini karşılayan iki farklı üreticiye ait 8.8 özellik sınıfına sahip bir cıvata, diş kök yarıçapına, diş salgısındaki yüzey kalitesine ve haddeleme işleminden kaynaklanan artık gerilim durumuna bağlı olarak yorulma dayanıklılık sınırında %30-40 farklılık gösterebilir.

Diş çekmenin aksine diş çekme, yorulma performansını en önemli şekilde etkileyen temel süreç değişkenidir. Yuvarlanma, diş kökünde (eksenel olarak yüklenmiş bir cıvatadaki en yüksek gerilim konsantrasyonu bölgesi) basınç artık gerilimine neden olur; bu, çekme yorulma gerilimine doğrudan karşı koyar ve etkili dayanıklılık sınırını yükseltir. Yayınlanmış çalışmalarda, özellik sınıfı 8.8 cıvatalardaki haddelenmiş dişlerin, aynı yükleme koşulları altında aynı özellik sınıfındaki kesik dişli cıvataların yorulma ömrünü 2 ila 4 kat kat aştığı gösterilmiştir. Kritik yorulma uygulamalarında "ısıl işlemden sonra haddelenmiş ipliklerin" (öncesi yerine) belirtilmesinin nedeni, özellik sınıfı işaretinin tek başına ilettiğinin ötesinde ölçülebilir bir güvenlik marjı eklemesidir.

Masif pirinç altıgen başlı cıvatalar için, yorulma tasarımı ayrıca pirincin çeliğe kıyasla daha düşük yorulma oranı (çekme mukavemetine dayanıklılık sınırı) nedeniyle karmaşıklaşır - tipik olarak pirinç için 0,25-0,30'a karşılık orta karbonlu çelik için 0,40-0,50. Bu, döngüsel yükleme altında çekme mukavemetinin %40'ında çalışan bir pirinç cıvatanın hala yorulma açısından kritik bir rejimde olabileceği, oysa aynı gerilim fraksiyonundaki bir çelik cıvatanın dayanıklılık sınırının güvenli bir şekilde altında olacağı anlamına gelir. Suzhou Anzhikou Hardware Technology Co., Ltd., hem çelik hem de pirinç altıgen başlı vidalar için standart üretim sürecinin bir parçası olarak diş çekme teli ekipmanı kullanıyor ve bu, parti boyutundan bağımsız olarak basınç artık gerilimi avantajının tutarlı bir şekilde mevcut olmasını sağlıyor; bu, müşterilerin 40 ülkelik ihracat pazarında yorgunluk açısından kritik hizmetler tasarlamasını doğrudan destekleyen bir süreç kapasitesi.
