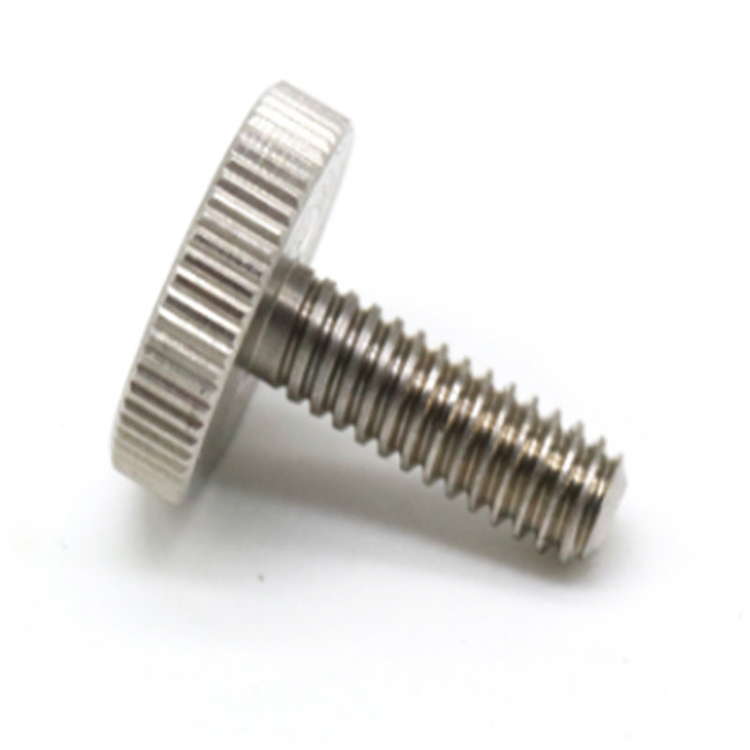

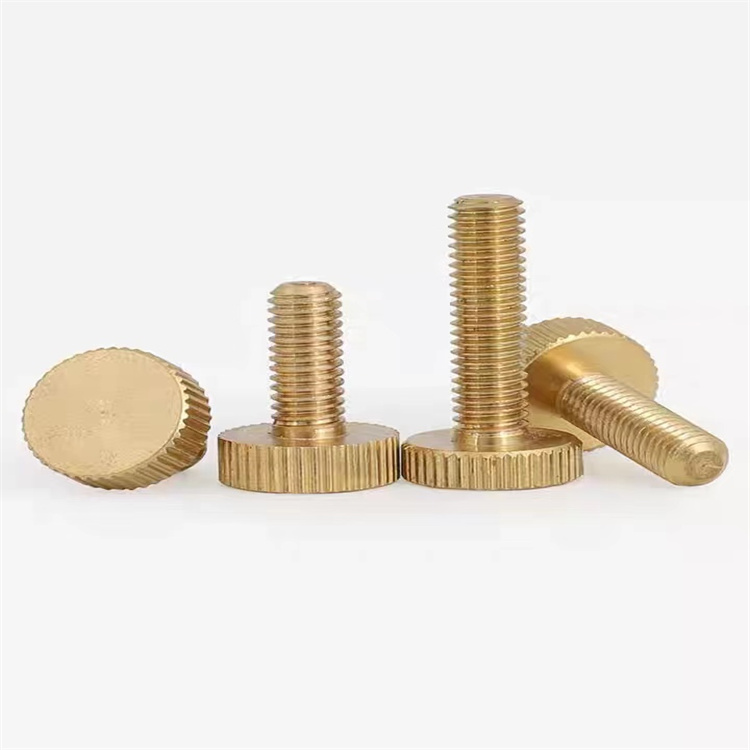

Düz Başlı Kelebek Vida Havşa Açıları — Neden 82° ve 90° Birbiriyle Değiştirilemez

Düz başlı vidanın havşa açma açısı, panel bağlantı elemanlarında en sık yanlış belirtilen boyutlardan biridir, ancak sonuçları anında ve ölçülebilirdir. İnç serisi düz başlı vidalar 82° dahili açı standardına (ASME B18.6.3) uygundur, metrik düz başlı vidalar ise 90°'ye (ISO 7046 / DIN 965) uygundur. Bir vida ve onun karşı havşası farklı açılarda kesildiğinde, yatak teması tam yüzeyli bir kavramadan dar bir halka şeklinde çizgiye kayar - uyumsuzluğun yönüne bağlı olarak ya dış kenarda ya da kafanın iç boğazında.

Yüzey teması yerine hat temasının iki doğrudan sonucu vardır. Birincisi, etkili sıkıştırma alanı %70'e kadar azalır; bu da panelin, doğru şekilde eşleştirilmiş bir düzeneğin sabit tutacağı yükler altında yanal olarak kayabileceği anlamına gelir. İkincisi, temas hattındaki yoğunlaşmış gerilim hem vida başının hem de gömme panel malzemesinin yerel deformasyonunu hızlandırır; bu durum özellikle malzemenin vidadan daha yumuşak olduğu alüminyum, plastik veya döküm çinko panellerde sorun yaratır. Tekrar tekrar açılıp tekrar kapatılan kelebek vida uygulamalarında, bu deformasyon her döngüde ilerler ve sonunda kafanın tamamen sıkıldığında bile panel yüzeyinden gözle görülür şekilde gurur duymasına neden olur. "Standart" varsayımlara dayanmak yerine, havşa açısının tedarik çizimlerinde açıkça belirtilmesi, bu arıza modunu tamamen ortadan kaldırır.

Suzhou Anzhikou Hardware Technology Co., Ltd., dahili açıyı ±0,5° dahilinde tutan CNC torna merkezlerini kullanarak düz başlı başparmak vidalı havşaları işliyor ve proses içi optik ölçüm uygunluğu doğruluyor. Belirli bir standartta üretilen panelleri tedarik eden müşteriler için Anzhikou'nun mühendislik ekibi, tam açısal uyumluluk sağlamak amacıyla üretimden önce panel havşa spesifikasyonuna çapraz referans verecektir.

Baştan Sapa Geçiş Geometrisi, Yatay Yük Altında Kelebek Vida Performansını Nasıl Etkiler?

Çoğu elle sabitleme uygulamasında, başparmak vidaları sadece eksenel kenetleme yüklerini taşıdıkları varsayılmaktadır. Uygulamada, panel düzenekleri sıklıkla kullanımdan, panel ile şasi arasındaki termal genleşme farkından veya titreşimin neden olduğu sallanmadan kaynaklanan yanal kuvvetlere maruz kalır. Baştan sapa geçişin geometrisi (birleşim noktasındaki köşe yarıçapı veya alttan kesme), vidanın bu yanal bükülme gerilimlerini nasıl dağıttığını ve o bölgede yorulma çatlağının başlayıp başlamayacağını belirler.

Kafa-gövde bağlantısındaki keskin alttan kesme, bükülme gerilimini tek bir kesitte yoğunlaştırır ve özellikle döngüsel yüklemeye maruz kalan paslanmaz çelik vidalarda bilinen bir yorulma başlangıç ​​bölgesidir. Cömert bir fileto yarıçapı (tipik olarak sap çapının 0,1 ila 0,15 katı) gerilim gradyanını daha büyük bir malzeme hacmine yeniden dağıtır ve yorulma ömrünü önemli ölçüde uzatır. Düz başlı vidalar için bu dolgu gömme panelin içinde kısmen gizlenmiştir, bu da görsel incelemenin varlığını doğrulayamayacağı anlamına gelir; bir profil projektörü veya CMM kullanılarak gelen inceleme sırasında boyutsal olarak doğrulanmalıdır.

Alttaki yatak yüzeyinin genişliği de yanal yük direncinde rol oynar. Daha geniş bir dayanma yüzeyi (havşa duvarı ile sap arasındaki düz halka şeklindeki alan), sallanmaya karşı direnç için mevcut moment kolunu arttırır ve eklemi açısal yer değiştirmeye karşı etkili bir şekilde sertleştirir. Küçük çaplı düz başlı kelebek vidalar için (inç boyutlarında M3 ve altı veya #6 ve altı), bu yatak yüzeyi son derece dar olabilir ve kafa açısına ek olarak minimum yatak genişliğinin belirtilmesi, yüksek döngülü veya titreşime maruz kalan uygulamalar için önemli hale gelir.

Elle Tahrikli Kelebek Vidalar için Tork Sınırları — Gerçekçi Sıkma Kuvveti Beklentilerinin Belirlenmesi

Kelebek vidaların kullanıldığı montajlarda kalıcı bir tasarım hatası, parmakla uygulanan torkun, aletle çalıştırılan bağlantı elemanlarıyla karşılaştırılabilecek anlamlı bir sıkma ön yükü elde edeceğini varsaymaktır. Ergonomik araştırmalar, sürekli çalışma için ortalama yetişkin başparmak ve işaret parmağı sıkıştırma torkunun 0,3 ile 0,9 N·m arasında olduğunu ve tırtıllı kafalar üzerinde kısa çabalar için zirvelerin 1,4 N·m'ye kadar çıktığını ortaya koymaktadır. Referans olarak, %70 kanıt yüküne sıkılmış standart bir M4 cıvata yaklaşık 2,8 N·m gerektirir. Bu boşluğun bağlantı tasarımı üzerinde doğrudan etkileri vardır.

Paneller arasında kesme yüklerini aktarmak için sürtünmeye dayanan bağlantılarda, kelebek vidalar birincil kenetleme elemanı olmamalıdır. Bunların uygun rolü, yapısal yük aktarımı değil, konumu korumadır - tıkırtıyı önlemek için bir kapak panelini birleşme yüzeyine karşı tutmak, EMI conta sıkıştırmasını çalışma aralığı içinde tutmak veya menteşeli bir kapının sallanarak açılmasını önlemek. Tasarımcılar, torklu makine vidasıyla aynı güvenilirlikle kenetlenmelerini bekleyen kelebek vidaları belirttiklerinde, sonuç panellerin gevşediği, contaların sızdırmazlığı sağlayamadığı veya el basıncıyla yerinden çıkabilen kapakların saha raporlarıdır.

Aşağıdaki referans değerleri, panel montajlarında düz başlı vidaları belirlerken gerçekçi tasarım parametrelerinin belirlenmesine yardımcı olur:

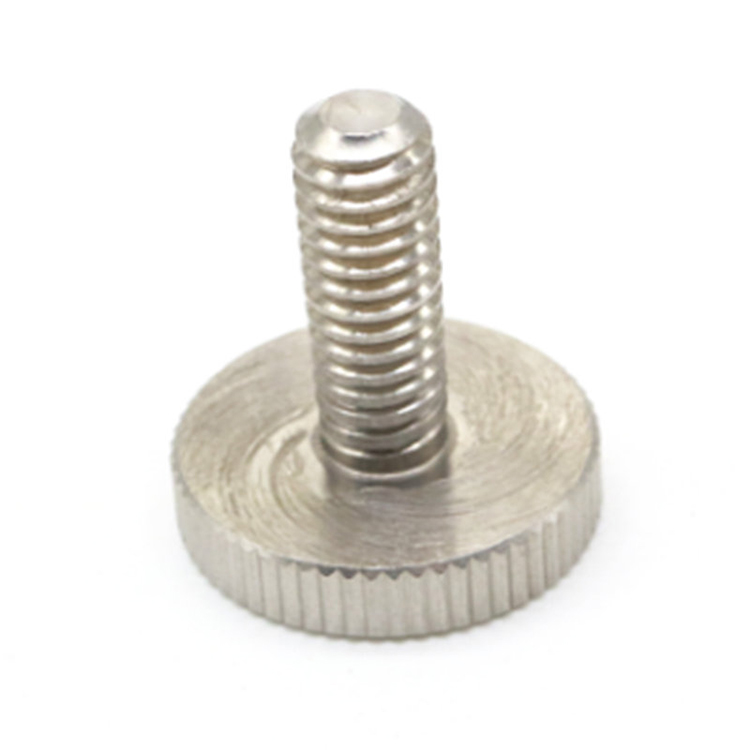

Bu değerler, yeterli kavrama yüzeyine sahip tırtıllı bir kafa varsayar. Pürüzsüz veya aşınmış bir kafa, elde edilebilir torku %30-50 oranında azaltır, bu da birçok uygulamayı işlevsel tork penceresinin tamamen dışına çıkarır. Bu nedenle tırtıl durumu, hizmet ömrü boyunca sıklıkla kullanılan kelebek vidalar için sadece estetik değil, bakımla ilgili bir özelliktir.

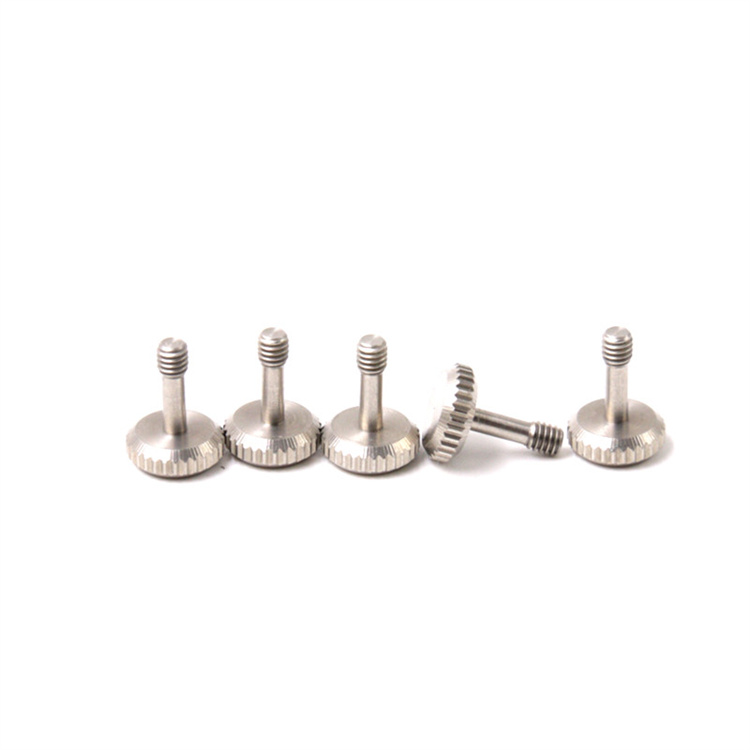

Standart Olmayan Düz Başlı Kelebek Vida Yapılandırmaları ve Özel Alet Kullanımı Gerektiğinde

Standart katalog düz başlı kelebek vidalar, iyi tanımlanmış bir boyut, diş aralığı ve kafa çapı aralığını kapsar, ancak ürün tasarımı kısıtlamaları, uygulamaları sıklıkla bu aralığın dışına iter. Daha geniş kavrama alanı için uzatılmış kafa çapları, ince panel açıklığı için azaltılmış profilli kafalar, hem el hem de alet tahriki için hibrit tırtıl artı yuvalı kafalar ve belirli panel istifleme kalınlıkları için özel sap uzunlukları, katalog ürünlerinin karşılayamadığı genel gereksinimlerdir. Özel takımların ne zaman ekonomik açıdan haklı olduğunu ve tasarım uyarlamalı bir katalog öğesinin ne zaman yeterli olduğunu anlamak, hem birim maliyeti hem de teslim süresini etkileyen pratik bir satın alma kararıdır.

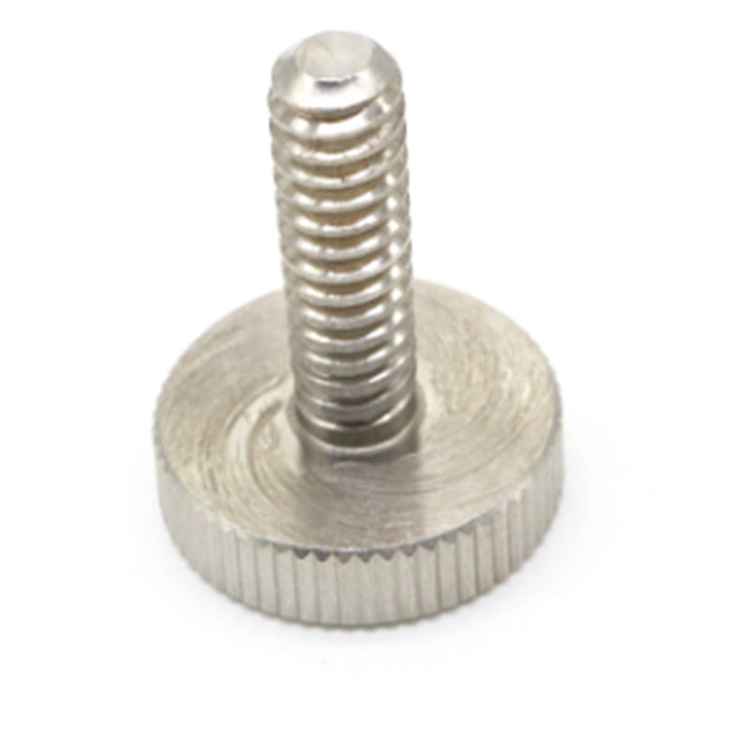

Soğuk başlı düz başlı kelebek vidalar için özel takımlar, aşağıdaki koşullar yerine getirildiğinde maliyet açısından uygun hale gelir:

• Yıllık hacim yaklaşık 5.000-10.000 parçayı aşıyor; bu eşiğin altında, parça başına takım amortisman maliyeti genellikle değiştirilmiş bir katalog öğesinin veya CNC ile işlenmiş alternatifin primini aşıyor
• Standart olmayan boyut, ikincil özelliklerden ziyade soğuk başlı geometridedir (kafa çapı, kafa yüksekliği, tırtıl dış çapı). Soğuk şişirme takımları hacimdeki parça başına tasarrufla karşılaştırıldığında nispeten mütevazı bir maliyet eklerken, ikincil CNC özellikleri yeni başlık kalıpları olmadan standart bir iş parçasına eklenebilir
• Uygulamanın tanımlanmış çok yıllı bir üretim ufku vardır; raf ekipmanlarındaki, test cihazlarındaki ve endüstriyel muhafazalardaki kelebek vida tasarımları genellikle 5-10 yıl boyunca stabildir ve takım yatırımını amorti etmek için yeterli zaman sağlar
• Fonksiyonel gereksinimler, standart bir iş parçasının sonradan işlenmesiyle karşılanamaz; eğer kafa çapı kısıtlama ise, ikincil tornalama bunu daha büyük bir çapa açabilir ancak soğuk başlı işlenmemiş parçadaki malzemeyi artıramaz; yeni bir kalıp tek seçenek

Suzhou Anzhikou Hardware Technology Co., Ltd., en uygun maliyetli üretim rotasını belirlemek için müşteri çizimlerini değerlendiren 10 uzmandan oluşan bir mühendislik ekibiyle 20 yılı aşkın standart dışı vida özelleştirme deneyimine sahiptir (bu ister değiştirilmiş standart bir iş parçası, ister yeni bir soğuk şişirme kalıbı veya çubuk stoğundan CNC ile döndürülmüş bir parça olsun). Asya, Avrupa ve Kuzey Amerika'daki pazarlara ihracat yapan müşteriler için Anzhikou ayrıca ilgili bölgesel standartlara uygun boyutsal uyumluluk belgeleri sağlayarak müşterilerin kendi gelen denetim süreçleri üzerindeki yükü azaltır.
