Hassas Mikro Vidalar için Pirinç Alaşım Seçimi: C36000 ve C26000 Karşılaştırması

Mekanik davranışı pirinç vidalar temel alaşımın otomat pirinci (C36000) veya kartuş pirinci (C26000) olmasına bağlı olarak önemli ölçüde değişir. Suzhou Anzhikou Hardware Technology Co., Ltd., soğuk şişirme sırasında olağanüstü talaş kırma özellikleri sağlayan %35,5 çinko ve %3 kurşun içeriği içeren C36000 ile her iki alaşımda çapraz mikro mini makine vidaları üretmektedir. Kurşun, pirinç matris içinde ayrı parçacıklar oluşturarak, şirketin Tayvan'dan ithal ettiği soğuk şişirme kalıplarındaki takım aşınmasını, kurşunsuz alternatiflere kıyasla yaklaşık %40 oranında azaltır. Ancak aynı kurşun içeriği, C36000'in içme suyu teması veya çocuk ürünleri içeren uygulamalara yönelik RoHS ve REACH düzenlemeleriyle uyumlu olmadığını göstermektedir.

%30 çinko içeren ve kasıtlı kurşun ilavesi içermeyen C26000 kartuş pirinci, üstün soğuk işlenebilirlik ve korozyon direnci sunar ancak değiştirilmiş takım geometrileri gerektirir. Anzhikou Hardware'in 20 yıllık endüstri tecrübesine sahip 10 teknisyenden oluşan mühendislik ekibi, özellikle 0,6 mm dış çapa kadar C26000 mikro vidalar için özel kalıp yarıçapları geliştirdi. Düşük çinko içeriği sünekliği artırarak çatlama olmadan daha derin kafa oluşumlarına izin verir, ancak kurşunun yokluğu, soğutma sıvısı akış hızlarının dakikada 8 litrenin altına düşmesi durumunda diş çekme kalıplarını tıkayabilecek sürekli talaş akışları oluşturur. Şirketin hizmet verdiği 40 ülke ve bölgeden biri olan Avrupa tıbbi cihaz ihracatı için izlenebilirlik sertifikalarına sahip C26000, %15 daha yüksek malzeme maliyetine rağmen varsayılan spesifikasyon haline geldi.

Mikro Ölçeklerde Mekanik Özellik Karşılaştırması

H04 temper tanımı, Anzhikou Donanımının belirttiği sert çekilmiş malzemeyi belirtir. çapraz mikro mini makine vidaları yüksek iplik mukavemeti gerektirir. Bununla birlikte, bu temperlemede azalan uzama, kafa-sap kavşağında çevresel çatlamayı önlemek için daha yavaş soğuk başlık vuruş hızları (tipik olarak H02 için 180 vuruşa karşılık dakikada 120 vuruş) gerektirir. Şirketin 2000 metrekarelik tesisi, başlık presiyle senkronize edilmiş servo kontrollü besleyiciler aracılığıyla bu parametreleri modüle edebilen 200'den fazla hassas ekipman setini barındırıyor.

Milimetre Altı Pirinç Vidalarda Çapraz Girinti Geometrisi: Üretim Kısıtlamaları

M1.2'nin altındaki pirinç vidalarda işlevsel bir Phillips çapraz girinti oluşturmak, çelik vida üreticilerinin nadiren karşılaştığı benzersiz zorluklar sunar. Pirinç, karbon çeliğinin yaklaşık üçte biri oranında basınç sağlar; bu, girintiyi damgalayan zımba aletinin, çevredeki kafa duvarını incelten malzemeyi yerinden çıkarmadan yeterli sürücü etkileşimi yaratacak kadar derine nüfuz etmesi gerektiği anlamına gelir. Suzhou Anzhikou Hardware Technology Co., Ltd. bunu kademeli zımba geometrileri aracılığıyla çözmüştür: ilk şekillendirme aşaması, 90 derecelik dahili açılı zımba kullanarak sığ bir kılavuz çöküntüsü oluşturur, ardından 50 derecelik dahili açılı zımba kullanarak girintiyi kafa yüksekliğinin %60'ına kadar derinleştiren ikinci bir istasyon gelir.

Mikro Pirinç Bağlantı Elemanları için Girinti Kalitesi Göstergeleri

• Kanat genişliği tutarlılığı: M1.0 pirinç vidada çapraz girintinin dört kanadının ölçüsü 0,22 mm ±0,02 mm olmalıdır. Bu toleransın ötesindeki değişiklikler, Phillips #000 sürücünün tercihen iki kanat üzerine oturmasına, torkun yoğunlaşmasına ve üç kurulum döngüsü içinde girintinin oval bir şekle deforme olmasına neden olur.
• Alt dolgu yarıçapı: Dört kanadın kesişme noktasında 0,05 mm'nin altındaki bir yarıçap, pirinç kristal yapının burulma yükü altında kırıldığı stres yoğunlaşma noktaları oluşturur. Anzhikou Hardware'in CNC ile işlenmiş zımbaları, pirinç yapışmasını azaltan elmas benzeri karbon kaplamalar sayesinde bu yarıçapı 0,03 ila 0,05 mm arasında tutar.
• Yüzey parlatma: Girintili duvarlar, Ra'nın 0,4μm'nin altında olduğu bir ayna kaplaması sergilemelidir. Pürüzlü yüzeyler sürücü sürtünmesini artırır, aynı oturma kuvveti için %20 ila %30 daha yüksek tork gerektirir ve otomatik montaj ekipmanlarında sürücü ucunun aşınmasını hızlandırır.

Anzhikou Hardware'deki ISO9001:2015 sertifikalı kalite sistemi, üretim çalışmaları sırasında her 500'üncü parçanın optik karşılaştırıcı denetimini içerir. Çapraz mikro mini makine vidalarının kamera modülü muhafazalarını sabitlediği Japon elektronik üreticilerine verilen ihracat siparişleri için bu örnekleme sıklığı, girinti derinliği, kanat açısı ve yüzey pürüzlülüğü ölçümlerini içeren tam boyutlu raporlarla birlikte her 200 parçaya çıkar.

Pirinci Farklı Metallere Dişlerken Parçalanmanın Önlenmesi

Paslanmaz çelik veya alüminyum mahfazalara vidalanan pirinç vidalar, mikroskobik pirinç parçacıklarının eşleşen diş yüzeyine soğuk kaynakla kaynaklandığı ve bağlantı noktası tamamen sıkışıncaya kadar giderek biriktiği bir tür yapışkan aşınma olan sürtünmeye karşı hassastır. Bu olay mikro ölçekte hızlanır çünkü diş kanadı temas basıncı diş adımıyla ters orantılı olarak artar. Suzhou Anzhikou Hardware Technology Co., Ltd., standart dışı vida özelleştirme süreci sırasında müşteri tarafından tanımlanan özel birleştirme malzemesine göre uyarlanmış üç tamamlayıcı strateji aracılığıyla soruna çözüm buluyor.

Malzemeye Özel Gevşemeyi Azaltma Yaklaşımları

Paslanmaz çeliğe vidalanan pirinç vidalar için (korozyon direncinin çok önemli olduğu denizcilik enstrümantasyonunda yaygın bir senaryo), Teflon emdirilmiş nikel alt plaka, pirinç-çelik arasındaki doğrudan teması önleyen bir kesme katmanı oluşturur. Anzhikou Hardware, bu kaplamayı M0,8×0,2 mm kadar ince dişlerde bile kaplama tekdüzeliğini koruyan tescilli bir varil işlemi yoluyla uyguluyor. %25 tork azaltma önerisi azaltılmış sürtünme katsayısını yansıtır; Tork kontrollü sürücüleri kullanan montajcılar, contaların aşırı sıkışmasını veya plastik muhafazaların çatlamasını önlemek için ayarları yeniden kalibre etmelidir.

Pirinç Mikro Vida Düzeneklerinde Termal Genleşme Diferansiyel Yönetimi

Pirinç, 19,9 × 10⁻⁶/°C'lik bir termal genleşme katsayısı (CTE) sergiler; bu, çelikten (11,7 × 10⁻⁶/°C) oldukça yüksek ve alüminyumdan (23,6 × 10⁻⁶/°C) orta derecede yüksektir. LED soğutucular, otomotiv sensörleri veya dış mekan elektronik muhafazaları gibi sıcaklık döngüsüne maruz kalan bileşenleri sabitleyen çapraz mikro mini makine vidalarında bu fark, bağlantıyı gevşetebilecek veya vidayı kırabilecek iç gerilimler üretir. Suzhou Anzhikou Hardware Technology Co., Ltd. bu etkileri, özellikle standart tork tablolarının izotermal koşulları varsaydığı standart dışı vidalar için, özelleştirme süreci sırasında hesaplar.

Sıcaklık Döngülü Bağlantılar için Tasarım Hesaplamaları

Alüminyum bir braketi -20°C'den 80°C'ye kadar bir sıcaklık değişimi boyunca çelik taban plakasına sabitleyen pirinç M1.6 vidayı düşünün. Pirinç vida, 10 mm'lik bir kavrama uzunluğu boyunca çelik tabandan 0,012 mm daha fazla genişlemeye çalışır. Bağlantının rijit olması durumunda bu fark vidada basınç gerilimi oluşturur. Anzhikou Hardware'in mühendislik analizi aşağıdaki telafi edici önlemleri önermektedir:

• Artırılmış kavrama uzunluğu: Diş kavramasının 3 mm'den 5 mm'ye uzatılması, termal gerilimi daha fazla diş kanadına dağıtarak tepe kayma gerilimini %40 azaltır. Şirketin diş çekme teli ekipmanı, salgı toleransından ödün vermeden mikro vidalarda daha uzun diş uzunlukları üretebilir.
• Belleville rondela entegrasyonu: Vida başının altında konik bir yaylı rondelanın belirtilmesi, minimum sıkma yükünü korurken 0,05 ila 0,15 mm termal genleşme farkını barındırır. Anzhikou Hardware, gevşemeyi önleyen üretim hattı aracılığıyla önceden monte edilmiş rondelalara sahip pirinç vidalar sunarak ikincil işlemleri ortadan kaldırır.
• Azaltılmış başlangıç ​​torku: Montaj torkunun standart değerlerden %20 oranında azaltılması, vidada termal genleşmeyi akmadan absorbe etmek için kalan elastik kapasiteyi bırakır. C26000 pirinç vidalar için bu genellikle M1.6 boyutları için 0,25 N·m'den 0,20 N·m'ye düşürmek anlamına gelir.

Anzhikou Donanım tesisindeki 200'den fazla hassas makine, birleştirilmiş test numuneleri üzerinde -40°C ile 150°C arasındaki döngüleri simüle edebilen çevresel test odalarını içerir. Bu yetenek, üretim taahhüdünden önce termal genleşme hesaplamalarını doğrular; bu, şirketin 40 ülke ve bölgedeki ihracat portföyünde yer alan otomotiv Tier 1 tedarikçileri tarafından özellikle değer verilen bir hizmettir.

Mimari Pirinç Vida Uygulamalarında Yüzey Oksidasyonu ve Patina Gelişimi

İşlenmemiş pirinç vidalar, atmosferik kükürt bileşiklerine maruz kaldıklarında, aylar veya yıllar boyunca parlak altından kırmızımsı kahverengiye, koyu yeşil bakır pasına geçiş yapan karakteristik bir patina geliştirir. Geleneksel donanımlarda ve dekoratif donanımlarda sıklıkla tercih edilen bu doğal oksidasyon, boyutsal kararlılığın ve elektriksel iletkenliğin korunması gereken hassas aletlerde kabul edilemez. Suzhou Anzhikou Hardware Technology Co., Ltd., patinasyon sürecini durduran veya kurulumdan önce stabil bir son noktaya kadar hızlandıran kontrollü yüzey işlemleri sunmaktadır.

Pirinç Mikro Vidalar için Yüzey İşlem Seçenekleri

Pirinç vidaların EMI koruma sürekliliği sağladığı elektronik uygulamaları için Anzhikou Hardware, daldırma kaplama yoluyla 3 ila 5 mikron kalay kaplama uygular. Kalay, lehimlenebilirliği ve elektriksel temas direncini 1 miliohm'un altında tutarken, aksi takdirde temas direncini büyük mertebelerde artıracak olan sülfür filmini önler. Daldırma işlemi, kesit alanının zaten minimum düzeyde olduğu mikro vidalar için kritik olan, elektrolitik kaplamayla ilişkili hidrojen gevrekleşmesi riskini önler.

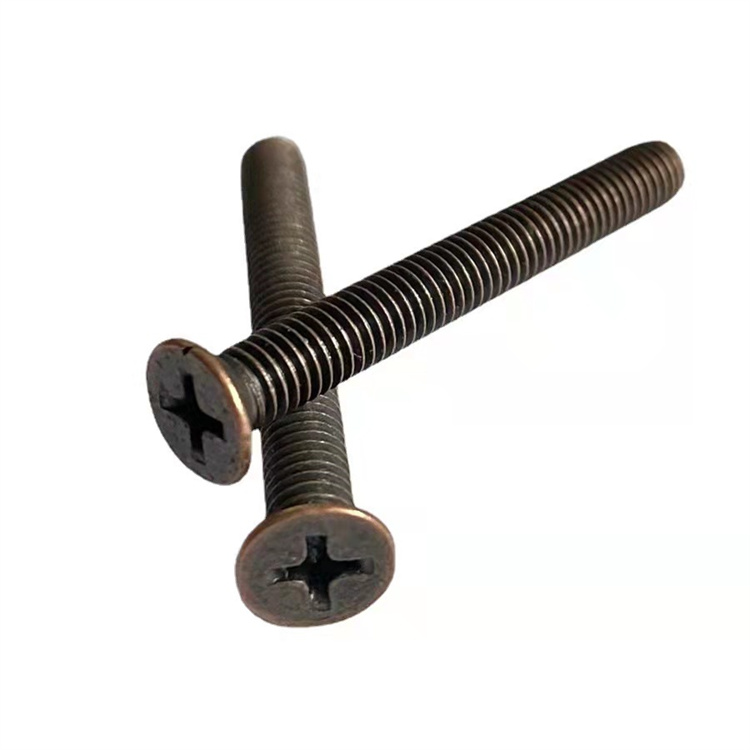

Anında antika görünüm gerektiren mimari uygulamalar, kimyasal bir oksidasyon işlemine tabi tutulur ve ardından lake kaplama yapılır. 60°C'de 8 ila 12 dakika süreyle çalıştırılan oksidasyon banyosu, yaklaşık 0,5 mikron kalınlığında düzgün bir kahverengi-siyah dönüşüm kaplaması üretir. Ardından gelen 8 ila 12 mikronluk şeffaf akrilik cila tabakası bu renk durumunu kilitleyerek dış ortamlarda 5 ila 7 yıl boyunca daha fazla doğal patinajı önler. Anzhikou Hardware'in standart dışı vida özelleştirmesindeki 20 yıllık deneyimi, şirketin kalite test ekipmanının ASTM D3359'a göre çapraz tarama testi yoluyla kaplama yapışmasını doğrulamasıyla, miras donanım örnekleriyle renk eşleştirmeyi içerir.

Pirinç vidaların yatlardaki veya kıyı yapılarındaki donanımları sabitlediği deniz ortamları için şirket, standart pirinç alaşımları yerine silikon bronzu (C65500) önermektedir. Silikon bronz %3 silikon ve %1 manganez içerir, çinkoyu tamamen ortadan kaldırır ve böylece çinkonun giderilmesini önler; bu, çinkonun seçici olarak filtrelenmesiyle gözenekli bakırın orijinal gücünün yalnızca %30'unu koruyabilmesini sağlar. Silikon bronz daha yavaş soğuk şişirme hızları gerektirse de (C36000 için 150 vuruşa karşılık dakikada 80 vuruş), Anzhikou Hardware'in servo kontrollü ekipmanı, arızanın güvenliği tehlikeye atacağı kritik bağlantı elemanı siparişleri için bu malzemeyi barındırır.
