Endüstri bilgisi

Oval Başlı Vida Geometrisi: Gerilim Yoğunlaşmasını Önleyen Geçiş Yarıçapı

Bir şeyin tanımlayıcı özelliği oval başlı vida sadece kubbeli estetiğinde değil aynı zamanda kafa ile sap arasındaki hassas şekilde hesaplanmış geçiş yarıçapında da yatmaktadır. Suzhou Anzhikou Hardware Technology Co., Ltd., uygulanan spesifik standarda bağlı olarak, genellikle nominal diş çapının 0,15 ila 0,3 katı arasında değişen geçiş yarıçaplarına sahip oval kafalı çapraz makine dişli vidalar üretmektedir. Bu fileto, aksi takdirde tava başlığı veya peynir başlığı çeşitlerinde bulunan 90 derecelik keskin omuzda yoğunlaşacak olan bükülme gerilimlerini dağıtır. Endüstriyel muhafazalardaki menteşe düzenekleri veya tarımsal ekipmanlardaki pivot noktaları gibi döngüsel yükleme uygulamalarında, bu gerilim dağılımı, eşdeğer tava başlı bağlantı elemanlarına kıyasla yorulma ömrünü yüzde 40 ila 60 oranında uzatabilir.

Anzhikou Hardware'in Tayvan ve Japonya'dan ithal ettiği soğuk şişirme ekipmanı, bu geçişi ikincil işleme yerine tek bir vuruşla oluşturuyor. Şirketin 2000 metrekarelik tesisindeki 200'den fazla hassas makine, 0,05 mm'lik toplam gösterge okumasında baştan sapa eşmerkezliliği koruyarak oval profilin simetrik kalmasını sağlar. Oval kafadaki asimetri eşit olmayan sıkma yüklerine neden olur; sıkıldığında, yüksek taraf havşa yuvaya orantısız bir basınç uygulayarak, erken gevşemeye veya eşleşen malzemenin lokal olarak ezilmesine yol açar. Vida başının açıkta kaldığı ve estetik bir işlev gördüğü uygulamalarda (parlak alüminyum çerçeveler veya vitrin donanımı gibi) bu simetri kontrolü görsel tutarlılık açısından aynı derecede kritiktir.

Oval Başlık Oturması için Havşa Açısı Uyumluluğu

Oval başlı vidalar, İngiliz ölçüleri için 82 derecelik bir havşa ile veya metrik eşdeğerler için 90 derecelik bir havşa ile hazırlanmış birleşme delikleri gerektirir. Kafanın alt tarafı, hazırlanan bu açıyla aynı hizada oturması gereken konik bir yüzey oluşturur. Anzhikou Hardware'in diş çekme tel ekipmanı, kafa alt açıları ±1 dereceye kadar tutulan vidalar üreterek görünür bir boşluk bırakan veya yanal yük altında bir kaldıraç kolu oluşturan kısmi oturmayı önler. Kısmi oturma meydana geldiğinde vida başı bir kama görevi görür; titreşim veya termal döngü, bağlantı elemanını kademeli olarak dışarı doğru yürütür ve ilk bin döngüde sıkma kuvvetini yüzde 15 ila 25 oranında azaltır.

ABS plastik veya ahşap kompozitler gibi yumuşak malzemeler için, oval başlığın dayanma yüzeyi altında malzeme sıkışmasına uyum sağlamak amacıyla havşa derinliği 0,2 mm artırılmalıdır. Anzhikou Hardware'in 20 yıllık endüstri tecrübesine sahip 10 teknisyenden oluşan mühendislik ekibi, standart dışı vida özelleştirme süreci sırasında müşterilere rutin olarak bu malzemeye özel ayarlamalar konusunda tavsiyelerde bulunur.

Makine Dişli Oval Başlı Vidalar için Phillips Çapraz Sürücü Optimizasyonu

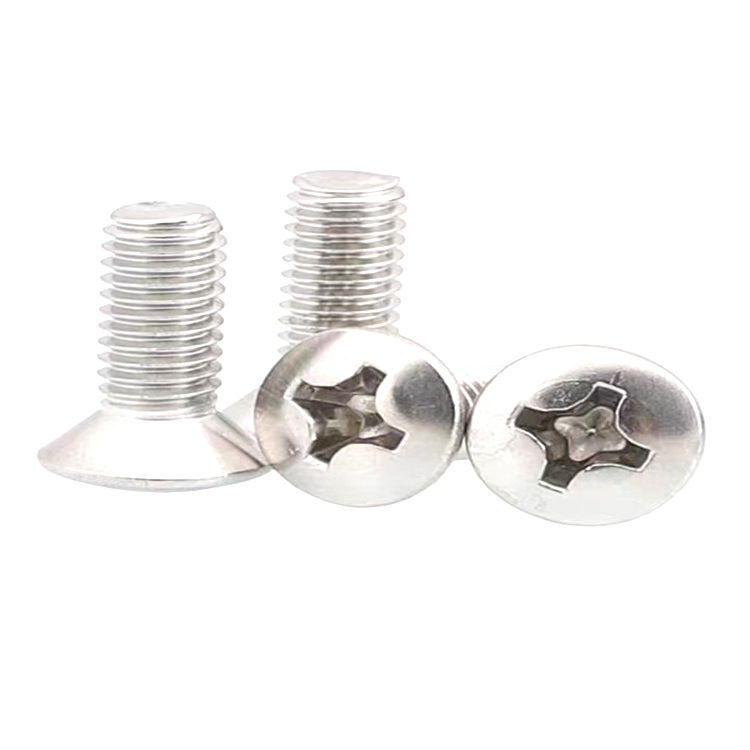

Oval kafalı makine dişli vidasındaki Phillips çapraz girinti, aşırı torklamayı önlemek için özel olarak tasarlanmış bir kam çıkarma prensibiyle çalışır. Suzhou Anzhikou Hardware Technology Co., Ltd., tüm üretim partilerinde dört kanat geometrisini ±0,03 mm dahilinde koruyan hassas zımba takımları kullanarak bu girintileri oluşturuyor. Eksantrik tork (sürücü ucunun girintiden çıktığı nokta) girinti derinliği ve kanat açısıyla doğrudan ilişkilidir. M3 oval başlı vidalar için tipik kam çıkışı torku 1,8 ile 2,2 N·m arasında değişir; M5 boyutları için bu, 5,5 ila 6,5 ​​N·m'ye yükselir. Bu değerler, Sınıf 4.8 ve 8.8 çelikler için önerilen oturma torklarıyla yakından uyumludur ve manuel montaj ortamlarında diş soyulmasına karşı doğal bir koruma sağlar.

Sürücü Ucu Seçimi ve Aşınma Modelleri

• Phillips #1 uçları M2'den M3'e kadar oval başlı vidalar için belirtilmiştir. Aşınmış uçlar, girintiye artık tam olarak oturmayan, temas alanını yüzde 40'a kadar azaltan ve torku dört kanat boyunca eşit olmayan bir şekilde aktaran yuvarlak kanat uçlarına sahiptir. Anzhikou Hardware, üretim ortamlarında 5.000 sürücü döngüsünden sonra bitlerin değiştirilmesini önerir.
• Phillips #2 bitleri M3,5 ila M5 boyutlarını destekler. Bu daha büyük boyutlarda çapraz girinti derinliği kritik hale gelir; M4 vidadaki 1,8 mm'den daha sığ girintiler, sürücünün vida yuvalarından önce dibe çökmesine neden olarak düzeneğin ortalama yüzde 30 oranında düşük torklu kalmasına neden olur.
• Otomatik montaj hatları için Anzhikou Hardware, özel oval başlı vidalarda Pozidriv çapraz girintili alternatifler sunuyor. Pozidriv tasarımı, kam çıkışına dirençli sekiz ek temas kanadı içerir ve sürücü devreden çıkmadan standart Phillips'e göre 1,5 kata kadar daha yüksek tork uygulanmasına olanak tanır.

Şirketin ISO9001:2015 kalite sistemi, büyütme altında çapraz girintili geometrinin yüzde 100 görsel denetimini içerir ve sürücünün müdahalesini engelleyebilecek çapaklı veya parlak vidaların reddedilmesini sağlar. Bu kontrol seviyesi, şirketin montaj güvenilirliği beklentilerinin Avrupalı ​​otomotiv tedarikçileri ile Kuzey Amerikalı tüketici elektroniği üreticileri arasında önemli ölçüde farklılık gösterdiği 40 ülke ve bölgedeki ihracat işini desteklemektedir.

İnce Duvar Uygulamalarında Oval Başlı Vidalar için Makine Diş Adımı Seçimi

Oval kafalı çapraz makine dişli vidası Dişli bağlantı uzunluğunun doğası gereği sınırlı olduğu metal levha ve ince duvarlı plastik muhafazalarda sıklıkla kullanılır. Suzhou Anzhikou Hardware Technology Co., Ltd. bu kısıtlamayı yalnızca vida uzunluğunu artırmak yerine hatve optimizasyonu yoluyla ele alıyor. Kalınlığı 1,5 mm'nin altında olan malzemeler için, ince adımlı dişler (örneğin standart M3×0,5 yerine M3×0,35), aynı malzeme kalınlığında birbirine geçen dişlerin sayısını üçten dörde çıkarır. Her bir ilave diş, kenetleme yükünü daha geniş bir yüzey alanına dağıtarak diş yanağı başına gerilimi yaklaşık yüzde 25 azaltır.

Malzeme Kalınlığına Göre Diş Bağlantı Yönergeleri

Anzhikou Hardware'in tesisteki 200'den fazla hassas makine setinin bir parçası olan diş çekme teli ekipmanı, dış çapı 0,6 mm kadar küçük olan oval başlı vidalarda hem standart hem de ince adımlı profiller üretebilir. 0,8 mm'nin altındaki son derece ince malzemeler için şirket, makine dişleri yerine kendinden kılavuzlu diş formlarına geçişi önermektedir; çünkü ince adımlı makine dişleri bile sınırlı kavrama uzunluğunu sıyırma riski taşır.

Görünür Montajda Oval Başlı Vidalar için Yüzey Kaplama Seçimi

Oval başlık profili kurulumdan sonra kısmen açıkta kaldığı için yüzey kalitesi hem korozyon direncini hem de estetik görünümü doğrudan etkiler. Suzhou Anzhikou Hardware Technology Co., Ltd., kapsamlı üretim hatları aracılığıyla, her biri belirli çevresel ve görsel gereksinimlere uygun çeşitli kaplama seçenekleri sunmaktadır. Oval başlı vidanın kubbeli üst yüzeyi, ışık yansıması için bir mercek görevi görür; uygunsuz kaplamadan kaynaklanan çizikler veya portakal kabuğu dokusu, doğrudan ışık altında hemen fark edilir.

Bitiş Özellikleri ve Uygulama Eşlemesi

• Mavi pasivasyonlu çinko kaplama, ASTM B117'ye göre 48 ila 72 saat tuz püskürtme direnci sağlar ve parlak, hafif mavimsi bir yansıtıcı yüzey sunar. Bu kaplama, iç mekan makineleri ve elektrik muhafazaları için standarttır. Anzhikou Donanımı, oval kafanın tepesinde kaplanmamış tanık izleri oluşturabilecek parça parça teması önlemek için bu kaplamayı raf kaplama yoluyla uyguluyor.
• Nikel kaplama, 96 ila 120 saatlik tuz püskürtme direncine ulaşır ve pirinç renkli veya altın anodize düzeneklerde tercih edilen daha sıcak, sarı-beyaz yansıtıcı bir yüzey üretir. 8 ila 12 mikronluk nikel katman kalınlığı, paslanmaz çelik veya nikel kaplamalı somunlara vidalanırken orta düzeyde sürtünme direnci de sağlar.
• Siyah oksit işlemi minimum korozyon koruması sağlar (12 ila 24 saat tuz spreyi) ancak yansımayı tamamen ortadan kaldırır, bu da onu ışık disiplininin gerekli olduğu optik ekipman muhafazaları ve askeri donanım için ideal kılar. İşlem, boyut değişikliği olmaksızın çelik yüzeye 0,5 ila 1,0 mikron kadar nüfuz ederek, aynı hizada oturma için kritik olan hassas oval kafa geometrisini korur.
• Dış mekan mimari uygulamaları için Anzhikou Hardware, elektro-parlatmalı 316 paslanmaz çelik oval başlı vidaları önerir. Elektropolisaj, 5 ila 10 mikron yüzey malzemesini kaldırarak, başlık işleminden soğuk çalışma izlerini ortadan kaldırır ve yüzeydeki krom-demir oranını yükselterek kıyı ortamlarında tuz püskürtme direncini 1000 saatin üzerine çıkarır.

Şirketin kalite test ekipmanı, üretim partileri genelinde yüzey tutarlılığını doğrulayan parlaklık ölçüm cihazları ve yüzey pürüzlülüğü profilometrelerini içerir. Yıllık 2.000 metrekarelik standart ve standart dışı vida üretim kapasitesiyle Anzhikou Hardware, kaplamalı yüzeyler için partiden partiye renk değişimini ΔE 1,5 dahilinde korur; bu, ilk montajdan yıllar sonra takılan yedek vidaların görsel olarak orijinallerinden ayırt edilemeyecek kadar sıkı bir toleranstır.

Oval Başlı Çapraz Makine Dişli Vidaları için Gevşemeyi Önleyici Modifikasyonlar

Standart oval kafalı makine dişli vidaları, gevşemeye karşı direnç sağlamak için tamamen diş sürtünmesine ve sıkma yüküne dayanır. HVAC kanalları, konveyör sistemleri veya araç kaplama panelleri gibi titreşime maruz kalan uygulamalarda bu sürtünme tek başına yetersiz kalır. Suzhou Anzhikou Hardware Technology Co., Ltd., gevşemeyi önleyici özellikleri, özel gevşemeyi önleyici üretim ekipmanı aracılığıyla, gevşemeyi önleyici özellikleri doğrudan vida tasarımına entegre ederek, montaj sırasında uygulanan pullar veya yapıştırıcılar gibi ikincil kilitleme bileşenlerine olan ihtiyacı ortadan kaldırır.

Oval Başlı Vidalar için Geçerli Tork Özellikleri

Makine dişi oval başlı vidalar için en etkili gevşemeyi önleme yaklaşımı, diş tepesine bir naylon yama veya topak uygulanmasıdır. Anzhikou Hardware, vidanın üst dişlerine 120 derecelik bir yay şeklinde naylon 11 veya naylon 12 yamalar uyguluyor. Eşleşen bir bileşene vidalandığında, naylon hafifçe yer değiştirir ve genel olarak nihai oturma torkunun yüzde 15 ila 25'i kadar olan hakim torku üreten bir girişim uyumu oluşturur. Bu hakim tork, -40°C'den 120°C'ye kadar olan sıcaklık döngülerinde varlığını sürdürür ve naylon yama bozulmadan önce vidanın üç ila beş kez çıkarılıp yeniden takılmasına olanak tanır.

200°C'ye kadar yüksek sıcaklıktaki ortamlar için şirket, diş açma işlemi sırasında oluşturulan deforme diş bölümlerine sahip oval başlı vidalar sunmaktadır. Bir veya iki diş dönüşü boyunca hatve çapındaki lokalize 0,03 ila 0,05 mm'lik artış, yabancı madde olmadan mekanik girişim oluşturur. Bu deformasyon somun yerine vidada meydana geldiğinden, eşleşen bileşenin sınırsız yeniden kullanılabilirliğine izin verir; bu, pahalı dökümler veya enjeksiyon kalıplı muhafazalar için önemli bir husustur. Anzhikou Hardware'in standart dışı vida özelleştirmesindeki 20 yıllık deneyimi, bu deformasyon büyüklüğünün müşterinin belirttiği tork aralığına ve birleşme malzemesi sertliğine göre hassas şekilde ayarlanmasına olanak tanır.

Endüstriyel kontrol kabinlerindeki erişim panelleri gibi hem titreşim direnci hem de sık sık sökme gerektiren uygulamalarda Anzhikou Hardware, başlığın altında tırtıklı bir yatak yüzeyine sahip oval başlı vidalar önerir. Soğuk şekillendirme sırasında oluşan bu tırtıklar, tork uygulandığında eşleşme yüzeyine ısırarak, standart aletlerle kolayca çıkarılmasına izin verirken aynı zamanda dönmeye direnen mekanik bir kilit oluşturur. 0,1 ila 0,15 mm'lik tırtıl derinliği, boyalı veya anodize yüzeylere zarar vermeyecek kadar sığdır, ancak DIN 65151'e göre enine titreşim testinde pürüzsüz yatak yüzeylerine kıyasla gevşeme direncini yüzde 60 artırmak için yeterlidir.
