Naylon Yama Vidaları Neden Titreşime Dirençli Bağlantıda Tercih Edilen Seçimdir?

Naylon Yama Vidaları Nedir ve Nasıl Çalışır?

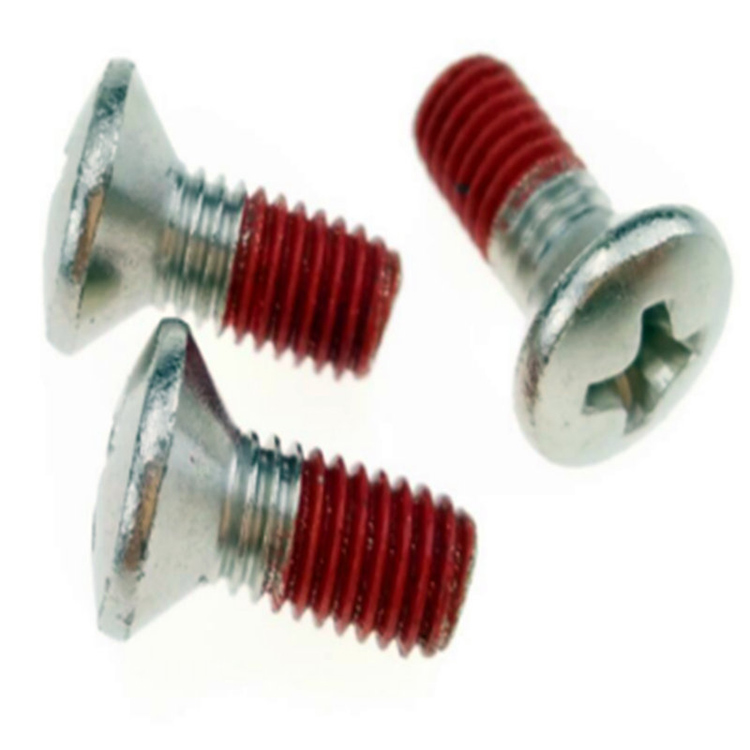

Naylon yama vidaları imalat sırasında vidanın dişli sapının bir kısmına doğrudan uygulanan bir şerit, yama veya tam çevresel naylon kaplama (aynı zamanda poliamid olarak da adlandırılır) içeren dişli bağlantı elemanlarıdır. Vida, eşleşen dişli bir deliğe sürüldüğünde, naylon malzeme, vida dişi yanları ile somunun veya dişli deliğin iç dişi arasında sıkıştırılır ve bağlantı elemanını döndürmek için gereken mevcut torku önemli ölçüde artıran kontrollü bir sıkı geçme oluşturur. Bu müdahale, vidanın titreşim, termal döngü ve dinamik yükleme altında kendiliğinden gevşemesini önleyen sürekli bir sürtünme direnci oluşturur; bu koşullar, standart işlem görmemiş bağlantı elemanlarının kademeli olarak geri çekilmesine ve zamanla sıkıştırma kuvvetini kaybetmesine neden olur.

Naylon yama tipik olarak imalat işlemi sırasında vida dişlerine bağlanan termoplastik bir topak veya ekstrüzyon olarak uygulanır ve birkaç diş adımı uzunluğu boyunca diş çevresinin dörtte biri ile üçte biri arasında bir alanı kaplar. Yama malzemesi, vida takıldığında elastik olarak deforme olur, eşleşen diş geometrisine tam olarak uyum sağlar ve aksi takdirde titreşim altında mikro dönüşe izin verecek olan erkek ve dişi dişler arasındaki boşluk alanını doldurur. Kimyasal olarak sertleşen ve ısı veya solvent olmadan çıkarılması zor olan sıvı diş kilitleme yapıştırıcılarının aksine, naylon yama vidaları, birden fazla kurulum döngüsü boyunca etkili kilitleme performansını korurken, bağlantı elemanının sınırlı sayıda çıkarılıp yeniden kullanılmasına olanak tanıyan mekanik bir kilitleme eylemi sağlar.

Naylon Yama Uygulamasının Arkasındaki Üretim Süreci

Naylon yama vidasının kilitleme performansının kalitesi ve tutarlılığı doğrudan yama uygulama işleminin hassasiyetine ve tekrarlanabilirliğine bağlıdır. Yamanın nasıl uygulandığını anlamak, yama geometrisi, malzeme seçimi ve uygulama sıcaklık kontrolünün neden birinci sınıf bağlantı elemanlarını daha düşük maliyetli alternatiflerden ayıran kritik kalite parametreleri olduğunu açıklığa kavuşturur.

En yaygın üretim yönteminde, bitmiş ve kaplanmış vidalar, hassas bir ağızlık yoluyla iplik yüzeyine ölçülmüş miktarda erimiş naylon bırakan otomatik bir aplikatör aracılığıyla beslenir. Naylon, erime noktasının üzerinde (standart poliamid 6 veya poliamid 11 yama malzemeleri için tipik olarak 220°C ila 260°C arasında) ısıtılır ve belirtilen yay uzunluğunu ve eksenel kapsamı kapsayan kontrollü bir şerit halinde iplik yüzeyine ekstrüzyonlanır. Vida daha sonra hızla soğutularak yamanın diş yanlarıyla yakın temas halinde katılaşması sağlanır ve naylon ile taban vidası malzemesi arasında takma ve sökme döngüleri sırasında katmanlara ayrılmaya direnen bir bağ oluşturulur. Tüm süreç, istatistiksel süreç kontrol numunesi ile doğrulanan tutarlı yama ağırlığı, konumu ve yapışma mukavemeti ile saatte binlerce vidaya yama uygulayabilen otomatik ekipman üzerinde gerçekleştirilir.

Alternatif bir uygulama yöntemi, vida gövdesinde makineyle işlenmiş bir girintiye yerleştirilen ve kıvırma veya istifleme yoluyla tutulan önceden oluşturulmuş naylon topakları veya parçaları kullanır. Bu topak tasarımı, şerit yamadan daha lokalize ve öngörülebilir bir sıkı geçme sağlar ve bağlantı elemanının, kesilmiş naylon yamadan kaynaklanan talaş oluşumunun düzeneği kirletebileceği kör deliklere takılması gereken uygulamalarda tercih edilir. Hem şerit hem de pelet tasarımları, bir naylon yama bağlantı elemanının ilk kurulumda ve belirli sayıda yeniden kullanım döngüsünden sonra karşılaması gereken geçerli tork performansı gereksinimlerini tanımlayan IFI 125, DIN 267 Bölüm 28 ve NAS 2183 dahil endüstri standartları kapsamındadır.

Naylon Bağlantı Vidaları için Temel Performans Özellikleri

Naylon yama vidalarının doğru şekilde belirlenmesi, kilitleme etkinliğini tanımlayan performans parametrelerinin anlaşılmasını ve güvenilir çalışma aralığının sınırlarının belirlenmesini gerektirir. Aşağıdaki tablo, naylon yama vidası veri sayfalarında yayınlanan en önemli spesifikasyonları ve bunların bağlantı elemanı seçiminde pratik önemini özetlemektedir.

Sıcaklığa duyarlı uygulamalarda özellikle dikkat edilmesi gereken özelliklerden biri, naylon yama malzemesinin üst servis sıcaklığıdır. Standart poliamid 6 yamalar 100°C'nin üzerinde ölçülebilir şekilde yumuşamaya başlar, bu da parazitli uyumu giderek azaltır ve geçerli torkun etkili titreşim direnci için gereken minimum değerin altına düşmesine izin verebilir. Motor bölmelerini, egzoz sisteminin yakınlığını, endüstriyel fırınları veya yüksek güçlü elektrikli ekipmanı içeren uygulamalarda, poliamid 11, poliamid 12 veya 150°C veya daha yüksek sıcaklıkta sürekli hizmet için derecelendirilmiş özel mühendislik termoplastiklerine dayalı yüksek sıcaklık yama formülasyonlarına sahip vidalar belirtilmelidir.

Naylon Yama ve Diğer İplik Kilitleme Yöntemleri

Naylon yama vidaları, titreşime dirençli bağlantı sağlamak için mevcut çeşitli yöntemlerden biridir ve her yaklaşım, performans özellikleri, maliyet sonuçları ve pratik sınırlamaların farklı bir kombinasyonunu taşır. En uygun kilitleme yöntemini seçmek, naylon yamanın spesifik uygulamayla en alakalı kriterlere göre alternatiflerle nasıl karşılaştırıldığının anlaşılmasını gerektirir.

Naylon Yama ve Sıvı Diş Kilitleme Yapıştırıcısı

Orta mukavemetli vida sabitleyiciler gibi sıvı anaerobik yapıştırıcılar, naylon yama vidalarına yaygın olarak kullanılan alternatiflerdir. Montajdan hemen önce vida dişlerine sıvı damla olarak uygulanırlar ve hava yokluğunda sertleşerek diş boşluklarını dolduran ve vidayı eşleşen dişe bağlayan sert bir termoset polimer oluştururlar. Sıvı yapıştırıcılar, naylon yamayla karşılaştırılabilecek mükemmel titreşim direnci sunar ve yüksek mukavemetli formülasyonlar, naylon yama bağlantı elemanlarınınkini önemli ölçüde aşan kopma torklarına ulaşabilir. Bununla birlikte, sıvı yapıştırıcılar montaj noktasında ayrı bir uygulama adımı gerektirir, tutarsız bir şekilde uygulanırsa süreç değişkenliğine neden olur, sınırlı raf ömrüne sahiptir ve özellikle bağın kırılması için lokal ısı gerektiren yüksek mukavemetli formülasyonlarda sökme işlemini zorlaştırır. Naylon yama vidaları yapıştırıcı uygulama adımını tamamen ortadan kaldırarak montaj işçiliğini azaltır ve manuel yapıştırıcı dağıtımıyla ilişkili süreç değişkenliğini ortadan kaldırır.

Naylon Yama ve Hakim Tork Somunları

Naylon geçmeli kilit somunları (Nyloc somunları) ve tamamen metal ağırlıklı tork somunları dahil olmak üzere geçerli tork somunları, cıvata dişine müdahale eden somundaki çarpık veya daraltılmış diş bölümü aracılığıyla titreşim direnci elde eder. Bu somun bazlı çözümler etkili ve geniş kapsamlıdır ancak bunlar yalnızca montaj tasarımı, bağlantının tahrik edilmeyen tarafında bir somunun kullanılmasına izin verdiğinde pratiktir. Kör delik uygulamalarında, dişli bağlantılarda veya bağlantının yalnızca bir tarafına erişilebilen yerlerde, naylon yama gibi vida tarafı kilitleme özelliği, sabitlenmiş bağlantının her iki tarafına erişim olmadan hakim tork elde etmek için tek pratik seçenektir.

Naylon Yama ve Tırtıklı Flanş Vidaları

Tırtıklı flanş vidaları, bağlantının yatak yüzeyine tutunmak için entegre bir flanşın alt tarafında sertleştirilmiş radyal çentikler kullanır ve sıkıştırılmış malzemeyle mekanik bağlantı yoluyla dönmeye direnç gösterir. Bu yaklaşım çelik ve diğer sert malzemeler üzerinde etkilidir ancak alüminyum, plastik veya kaplamalı yüzeyler gibi yumuşak alt tabakalara zarar verebilir ve erkek ve dişi dişler arasındaki boşlukta diş düzeyinde kilitleme sağlamaz. Naylon yama vidaları, diş bağlantı bölgesinin içinde kilitlenerek, sıkıştırılan malzemede yüzey hasarının kabul edilemez olduğu veya yatak yüzeyi malzemesinin tırtıklı bağlantıya izin vermeyecek kadar yumuşak olduğu uygulamalarda onları daha etkili hale getirir.

Naylon Bağlantı Vidalarına Dayanan Endüstriler ve Uygulamalar

Naylon yama vidaları, titreşim, şok yükleme veya termal döngünün ürün güvenliğini, performansını veya güvenilirliğini tehlikeye atabilecek bağlantı elemanı gevşemesi riski oluşturduğu oldukça geniş bir endüstri yelpazesinde kullanılmaktadır. Dahili kilitleme performansı, kurulum basitliği ve yeniden kullanılabilirlik kombinasyonu, onları aşağıdaki sektörlerde tercih edilen bir çözüm haline getirmektedir.

• Otomotiv üretimi: Naylon yama vidaları are extensively used throughout vehicle assembly for fastening engine components, suspension systems, transmission housings, brake caliper mounts, and interior trim panels. The automotive environment subjects fasteners to continuous engine vibration, road shock, and thermal cycling between cold starts and operating temperatures — precisely the conditions where untreated fasteners back out most rapidly. Automotive OEM specifications frequently mandate prevailing torque fasteners at specific joint locations identified through NVH (Noise, Vibration, and Harshness) analysis.
• Havacılık ve savunma: Uçak yapıları, aviyonik ekipmanlar ve askeri araç düzeneklerinde NAS 2183 ve MIL-F-18240 standartlarına uygun naylon yama vidaları kullanılır. Havacılık uygulamalarında, bağlantı elemanının gevşemesi felaketle sonuçlanabilecek sonuçlara yol açabilir ve tanımlanmış bağlantı konumlarında nitelikli, geçerli torklu bağlantı elemanlarının kullanılması, uçuşa elverişlilik düzenlemeleri tarafından zorunlu kılınmıştır. Havacılık sınıfı naylon yama vidaları, ticari sınıflara göre daha sıkı boyut ve performans toleranslarına göre üretilir ve malzeme sertifikasyonu ve parti kayıtları aracılığıyla tamamen izlenebilir.
• Endüstriyel makine ve ekipmanlar: Her türden pompalar, kompresörler, elektrik motorları, dişli kutuları ve dönen makineler, geleneksel olarak sabitlenen kapakların, koruyucuların, muayene portlarının ve montaj braketlerinin giderek gevşemesine neden olan sürekli titreşim üretir. Bakım mühendisleri, ekipman servis aralıkları boyunca bağlantı bütünlüğünü korumak için gerekli olacak yinelenen inceleme ve yeniden sıkma işçiliğini ortadan kaldırmak için belirlenen yüksek titreşimli konumlarda naylon yama vidaları kullanır.
• Elektronik ve elektrik aksamları: Endüstriyel elektroniklerde baskılı devre kartı montaj vidaları, panel bağlantı elemanları, konektör tespit vidaları ve mahfaza kapağı bağlantı elemanları, soğutma fanı titreşimi, çalışma sırasında termal genleşme ve nakliye ve taşıma sırasında mekanik şoktan kaynaklanan gevşemeyi önlemek için sıklıkla naylon yamalarla belirtilir. Naylon yama ayrıca diş arayüzünde bir dereceye kadar elektriksel izolasyon avantajı sağlar; bu, metal-metal diş temasının bileşenler arasında istenmeyen elektrik iletkenliği oluşturacağı uygulamalarda faydalı olabilir.
• İnşaat ekipmanları ve ağır makineler: Ekskavatörler, yükleyiciler, vinçler ve tarım ekipmanları, yapısal bağlantılarda, hidrolik sistem bağlantılarında ve kabin montaj sistemlerinde bağlantı elemanlarının gevşemesinin hem güvenlik tehlikeleri hem de maliyetli arıza süreleri oluşturduğu yüksek titreşimli, yüksek darbeli ortamlarda çalışır. Bu uygulamalarda kullanılan naylon yama vidaları, büyük yapısal bağlantıların yüksek ön yük gereksinimlerini karşılamak için tipik olarak 10.9 veya 12.9 özellik sınıfında belirtilir; yama formülasyonları, arktik soğuktan çöl sıcağına kadar dış mekan inşaat ortamlarında yaşanan sıcaklık aralığında etkili kalacak şekilde seçilir.

Naylon Yama Vidaları için En İyi Kurulum Uygulamaları

Naylon yama vidalarının tam kilitleme performansına ve hizmet ömrüne ulaşmak, standart işlem görmemiş bağlantı elemanlarıyla kullanılanlardan farklı çeşitli kurulum uygulamalarına dikkat edilmesini gerektirir. Bu uygulamaların göz ardı edilmesi, yetersiz geçerli torka, erken yama bozulmasına veya montaj sırasında hatalı tork kontrolüne neden olabilir.

Naylon yama vidasını takmadan önce eşleşen dişli deliğin temiz, kuru olması ve yağdan, kesme sıvısından ve kalıntılardan arınmış olması gerekir. Diş yüzeylerinin yağlayıcı maddelerle kirlenmesi, naylon yama ile eşleşen iplik arasındaki etkili sürtünme katsayısını azaltır, geçerli torku azaltır ve kilitleme özelliğini potansiyel olarak etkisiz hale getirir. Bu, genel bir uygulama olarak tüm bağlantı elemanlarına yağlayıcıyı alışkanlıkla uygulayabilen montaj operatörleriyle iletişim kurmak özellikle önemlidir - naylon yama vidaları kuru olarak monte edilmek üzere özel olarak tasarlanmıştır ve yağlama, tork doğruluğu için gerekiyorsa yalnızca başlığın altındaki yatak yüzeyine uygulanmalıdır, asla diş kavrama bölgesine uygulanmamalıdır.

Kurulum torku, naylon yamanın geçerli tork katkısını hesaba katmalıdır. Montaj sırasında uygulanan toplam tork, geçerli tork (naylon yama girişimi tarafından tüketilen tork) ve kelepçe torkunun (istenen cıvata ön yükünü oluşturan tork) toplamına eşittir. Montaj torku spesifikasyonu işlenmemiş bir bağlantı elemanı için geliştirilmişse ve naylon yama vidasına ayar yapılmadan uygulanmışsa, elde edilen gerçek sıkma kuvveti, naylon yama tarafından tüketilen tork miktarına göre amaçlanandan daha düşük olacaktır. Kritik yapısal bağlantılar için montaj mühendisleri, tasarım aşamasında aletli bir bağlantı simülatörü veya ultrasonik cıvata uzama ölçümü kullanarak tork-gerilim ilişkilerini test ederek tork spesifikasyonunun geçerli tork katkısını hesaba kattığını doğrulamalıdır.

Yeniden Kullanım Sınırları ve Naylon Yama Vidalarının Ne Zaman Değiştirileceği

Naylon yama vidaları, IFI 125 veya eşdeğer standartlarda belirtilen minimum değerlerin üzerinde geçerli tork değerlerini korurken tipik olarak üç ila beş kez çıkarılabilir ve yeniden takılabilir. Her kurulum döngüsü naylon yama malzemesini sıkıştırıp kısmen keserek hacmini ve eşleşen dişe karşı oluşturduğu girişim uyumunu azaltır. Önerilen maksimum yeniden kullanım döngüsü sayısına ulaşıldığında, kalan geçerli tork, güvenilir titreşim direnci için minimum eşiğin altına düşebilir ve vida, yeni bir yama taşıyan yeni bir üniteyle değiştirilmelidir.

Uygulamada, bakım ve servis ortamları için en güvenilir yaklaşım, naylon yama vidalarını tek kullanımlık öğeler olarak ele almak ve bağlantı yeri her söküldüğünde bunları yeni bağlantı elemanlarıyla değiştirmektir. Yeni naylon yama vidalarının artan maliyeti, yeniden montajın işçilik maliyeti ve hizmet sırasında bağlantı gevşemesinin potansiyel sonuçlarıyla karşılaştırıldığında ihmal edilebilir düzeydedir. Kritik konumlarda naylon yama vidaları kullanan ekipmanın bakım dokümantasyonu, bu bağlantı elemanlarının her servis aralığında değiştirilmesini açıkça belirtmeli ve yeniden montajı geciktirebilecek veya bakım personelini aşınmış bağlantı elemanlarını yeniden kullanmaya teşvik edebilecek ayrı bir satın alma eylemi gerektirmeden yeni vidaların kullanım noktasında mevcut olmasını sağlamak için bakım parçası paketlerine yedek bağlantı elemanı kitleri dahil edilmelidir.
